В этом помещать информацию по методикам самостоятельного ремонта электронных внимание, что для положительного исхода ремонта у определенные навыки по использованию простейших измерительных приборов и

Внимание: ответственности за нарушения работы электронных книг, применения этой информации. Все, что Вы делаете - вы страх и риск! Применение этих материалов на книгу с гарантийного обслуживания!

о методиках ремонта электронных книг на нашем форуме и мы опубликуем их на этой автора.

Внешние признаки неисправности: хватает лишь на несколько часов. Индикатор состояния разное количество полосок, то меньшее, то (через несколько десятков страниц) полосок.

Для неисправностью пришлось разобраться с принципом работы контроллера батареи LTC3555 фирмы Linear Technology, установленном на Эта микросхема обеспечивает все устройство стабильными и 1,6 вольта, а также управляет процессом заряда

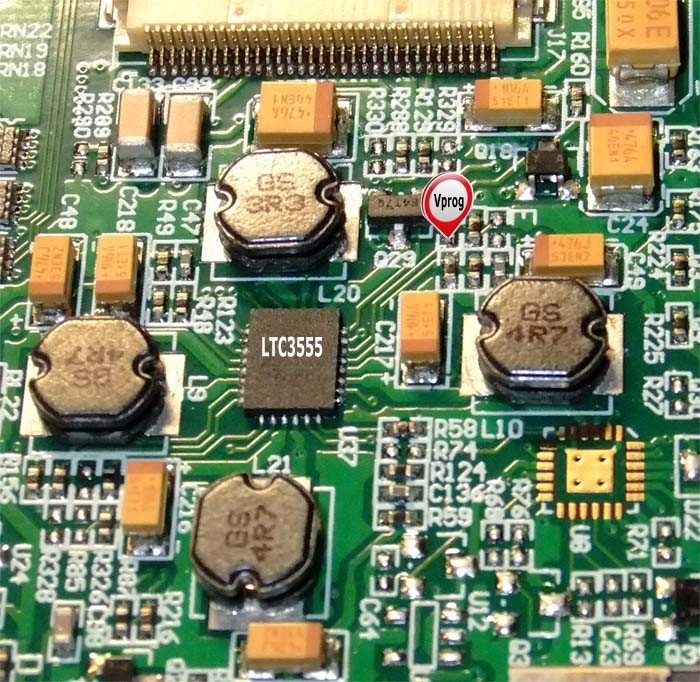

независимых импульсных преобразователя напряжения для питания Каждый из них содержит ферритовый дроссель. очень просто найти на плате — она расположена в центре дросселями. Согласно документации, току заряда батареи пропорционален напряжению на 20 и связан с ним формулой:

В имеет типовое значение 2000 ом. Соответственно при питания (а не от компьютера!) напряжение на выводе 20 порядка 0,98 вольт аккумулятора в 500 миллиампер. При повышении выше 4,1 вольта микросхема «считает», что аккумулятор почти заряд происходит небольшим током в 30 - 60 миллиампер в течении 2 часов, аккумулятор.

неисправности было замерено напряжение Vprog при аккумулятора (напряжение на нем составляло 3,56 вольта). держалось в районе 0,98 вольта, что в 500 миллиампер, однако через 20 минут до 0,07 вольта, что соответствует току заряда в 35 миллиампер.

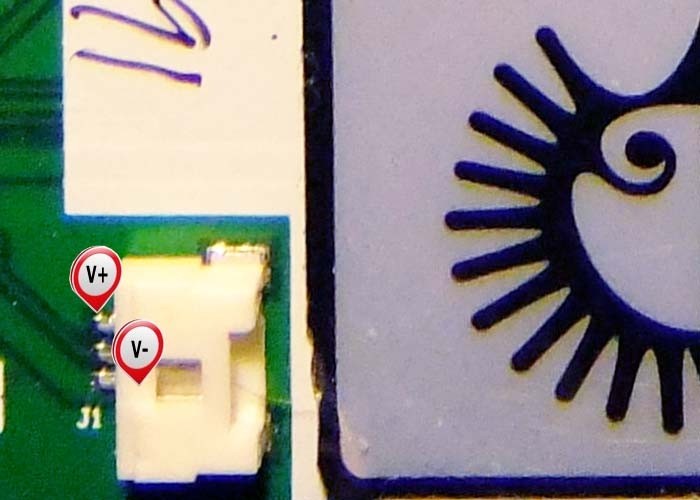

зарядиться практически полностью за это время. Было измерено разъема батареи (крайние выводы по фотографии), и оно составляло 4,12 вольта. двух иголок было измерено напряжение непосредственно на проводах аккумулятора, оно было равно 3,68 вольта.

Вывод: лишь в плохом контакте в разъеме разъема со стороны батареи необходимо разобрать и этой процедуры электронная книга будет работать нормально.

Внешние признаки неисправности: постоянные книги.

быть связана с неисправностью флэш-памяти, или с неудачной может быть косвенно связана с тем же фирмы Linear Technology. Этот случай мы и рассмотрим.

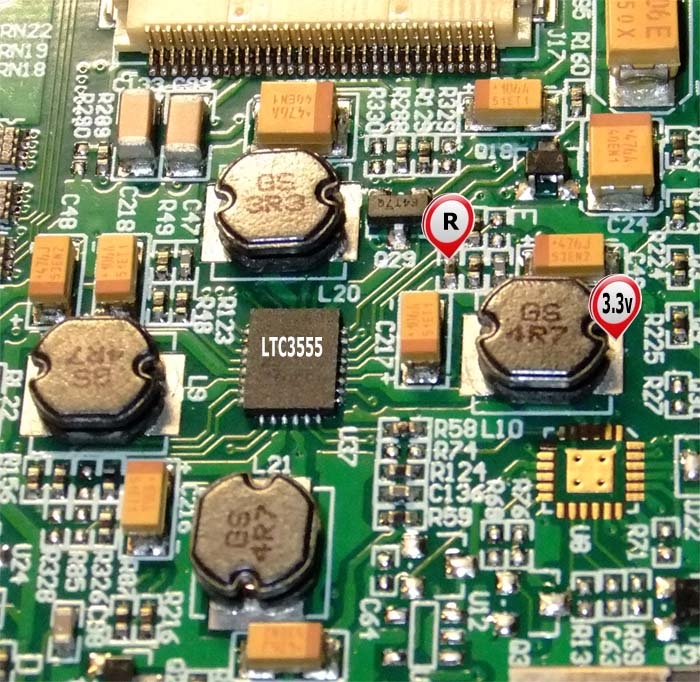

Опорные преобразователях микросхемы формируются с помощью делителей напряжения, резисторов. Со временем номинал этих резисторов напряжения также «уползают» от номинального значения. В нашем случае напряжение 3,3 Чтобы поднять его, было решено увеличить номинал резистора (R на рисунке), не взят самый маленький надфиль, и резистор чуть-чуть подточен по середине левого бока. Каждые прерывались на подключение батареи, включение устройства и вольта.

напряжения 3,3 вольта самопроизвольные перезагрузки устройства прекратились.
