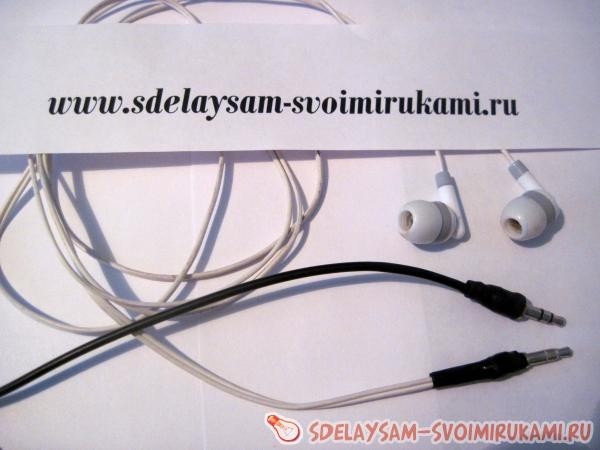

Сделай самсвоими руками штекер для наушников

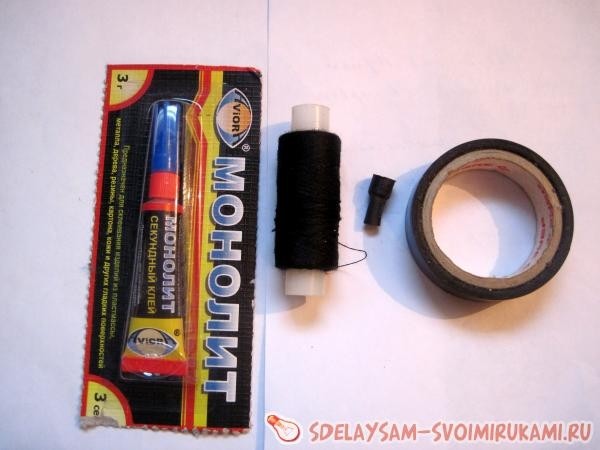

Попробуем отремонтировать эту неисправность своими силами. Для этого нам потребуется клей, обычная катушка с нитками, кусок термоусадочной трубки и изолента.

кусок термоусадочной трубки и изолента


Клей желательно использовать, который предназначен для склеивания ткани. Но у меня в наличии был только "Монолит". Ни в коем случае нельзя применять электропроводный клей. Из инструментов потребуется паяльник с тонким жалом, флюс, припой, кусачки, острый нож, зажигалка и тестер.

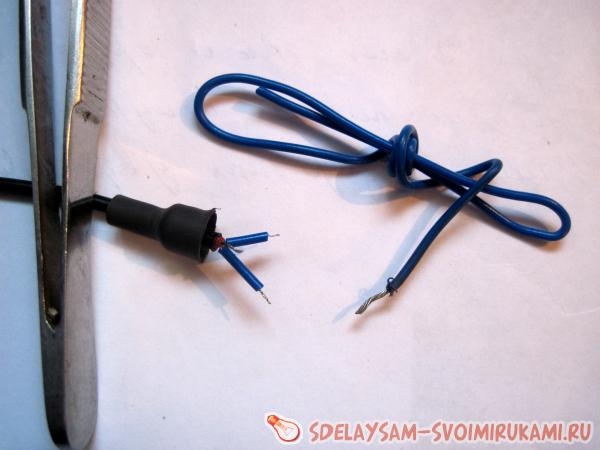

Для начала отрезаем провод от штекера и кусачками снимаем с него защитный кожух.

отрезаем провод от штекера

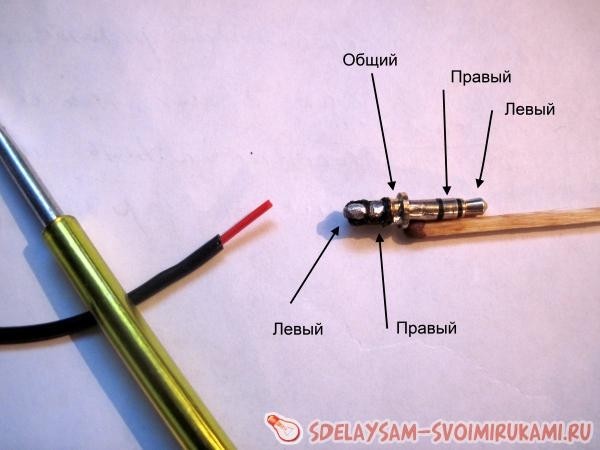

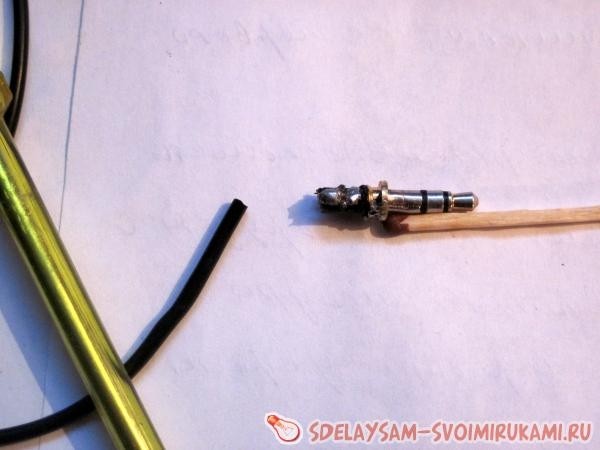

Паяльником аккуратно убираем остатки припоя и проверяем штекер на короткое замыкание. На нашем штекере имеются три контакта. Это общий, левый и правый
канал.

убираем остатки припоя


Тестер при прозвонке этих контактов между собой должен показать бесконечное сопротивление. Если это не так, значит или "висит сопля" из олова или проплавлен изолятор. "Соплю" можно попробовать убрать паяльником или надфилем. Во втором случае, штекер, скорее всего ремонту не подлежит. Придется искать другой. Но в нашем случае все нормально и мы продолжаем работу.

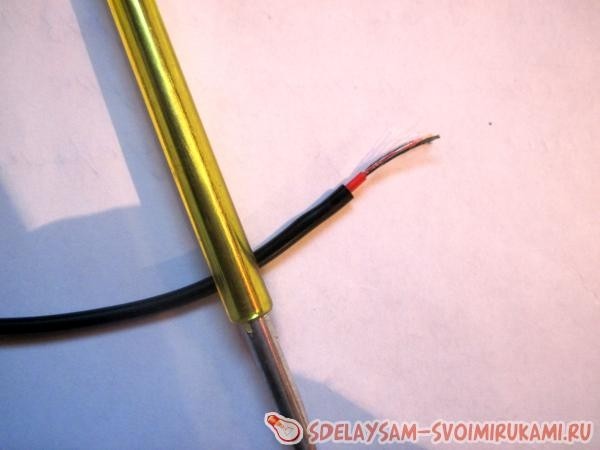

С провода аккуратно снимаем изоляцию.

снимаем изоляцию

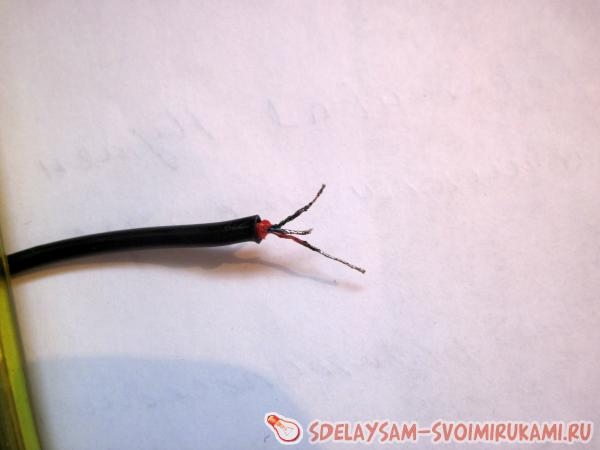

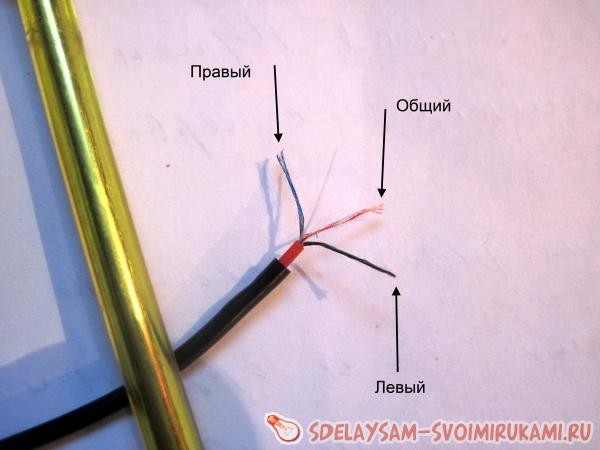

От него к штекеру идут три разноцветных провода. Синий, зеленый и золотистый (оплётка). Золотистый это общий провод. Остальные два это левый и правый канал наушников.

левый и правый канал

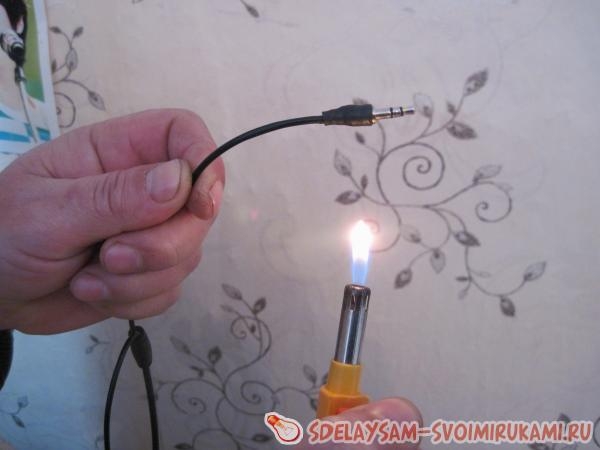

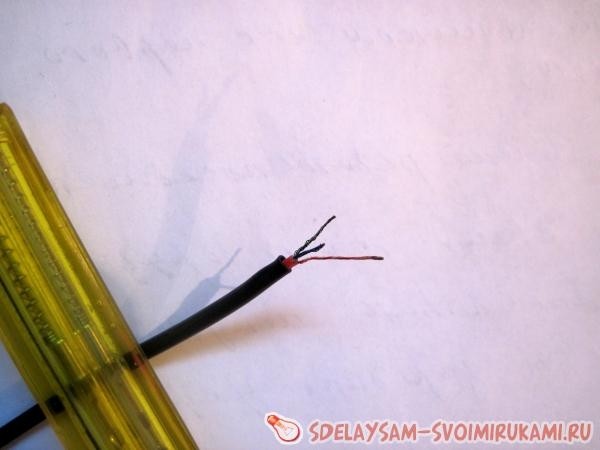

Работать надо аккуратно. Каждая жила провода очень тонкая и хрупкая. Также провода находятся в шёлковой изоляции. Концы проводов надо залудить (покрыть оловом). Для этого жилы острым ножом очищаем от шёлковой изоляции и скручиваем вместе. Можно попробовать немного обжечь изоляцию пламенем зажигалки и зачистить до блеска.

немного обжечь изоляцию
немного обжечь изоляцию

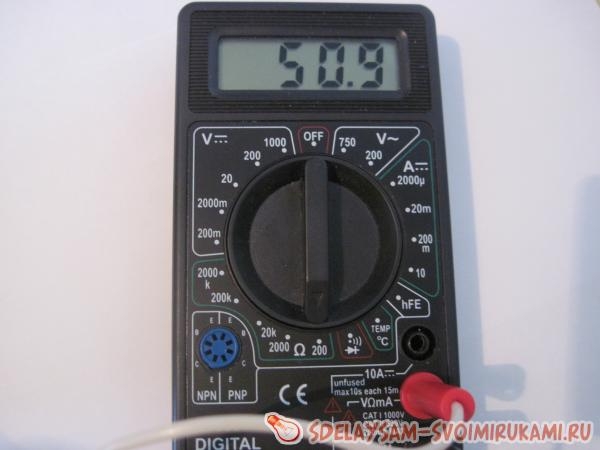

После лужения измеряем сопротивление левого и правого канала относительно общего провода. В нашем случае оно составило около 50 ом.

измеряем сопротивление


Теперь наступает самый трудоемкий процесс. Это пайка проводов к штекеру.
Перед пайкой не забываем одеть на провод термоусадочную трубку.
Штекер желательно как-нибудь закрепить. Например, в тисках или с помощью любого другого зажима. В качестве припоя я использовал ПОС-61, а в качестве флюса спиртовой раствор канифоли. На провода перед пайкой надо одеть маленькие кембрики, сделанные из изоляции любого тонкого провода.

пайка проводов к штекеру


Паяем быстро и аккуратно, чтобы не пережечь провод и не подплавить изоляторы. Если капля припоя легла не аккуратно её можно подправить надфилем. После пайки делаем контрольный замер сопротивления. Если оно совпадает с тем, что получилось раньше, то работа сделана успешно. В противном случае придётся делать работу заново. Далее на место пайки капаем немного клея, не давая, ему попасть на контакты штекера и даем высохнуть.

даем высохнуть

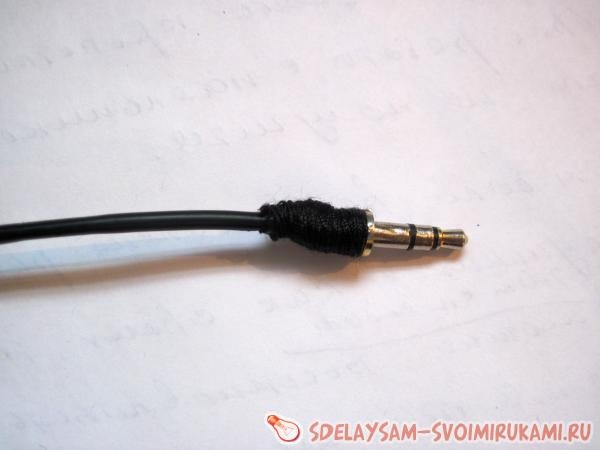

После этого место пайки с небольшим усилием обматываем нитью и завязываем на узел. Делаем контрольный замер сопротивления. Затем обмотанную нить пропитываем клеем и даём хорошо высохнуть.

обматываем нитью


Ещё раз контрольный замер сопротивления.

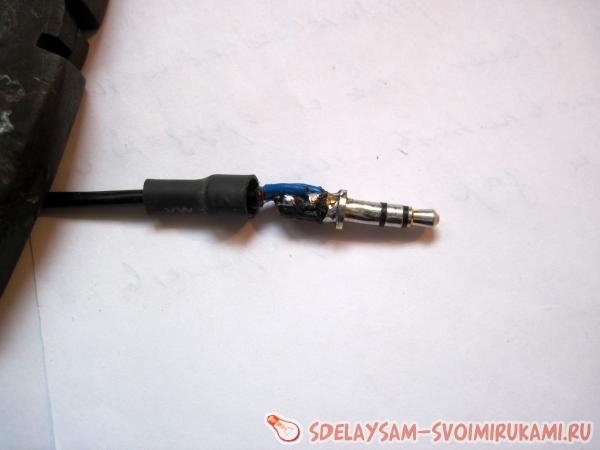

И последний штрих это установка термоусадочной трубки на место. Трубку желательно греть паяльным феном. Если его нет, можно попробовать пламенем зажигалки.

установка термоусадочной


Делаем это быстро, чтобы не повредить провод и пайку. При отсутствии термоусадочной трубки можно применить изоленту или скотч.
После всех этих хитрых манипуляций делаем последний контрольный замер сопротивления и радуемся (или огорчаемся) полученному результату.

минимальный навык работы с паяльником


Хочу отметить, что работа очень кропотливая. Требуется минимальный навык работы с паяльником и с первого раза может ничего не получится.
Этим способом была восстановлена работоспособность многих наушников. Также можно восстанавливать шнуры блоков питания и зарядных устройств различных гаджетов. В последнем случае нужно правильно распаять «+» и «-».
