Записки ремонтника флешки в разрезе

Будем знакомы — я ремонтник. Но не совсем обычный. С 2005 года занимаюсь ремонтом флеш-накопителей, а также восстановлением данных с них. За это время через мои руки прошли сотни флешек самых разных дизайнов и форматов, так что поневоле накопились сведения о характерных неисправностях, типичных ошибках пользователей, лукавстве производителей и продавцов, а также других небезынтересных вещах.

Данная область компьютерного сервиса сравнительно мало известна широким кругам пользователей, да и сами ремонтники (буду для краткости называть их именно так, хотя уже давно основное занятие мастеров — восстановление данных) не слишком охотно идут на контакт. Это и понятно: у каждого есть свои секреты и наработанные технологии, делиться ими желающих мало. Но сегодня, когда флеш-технологии вошли в пору зрелости (одни SSD чего стоят), самое время ломать стереотипы.

Надо сказать, что именно ремонтные услуги, с которых я начинал, сегодня уже не столь актуальны. В «чистый» ремонт, когда данные не важны, а нужен лишь рабочий накопитель, флешки почти не приносят: цены на них упали так, что зачастую дешевле купить новую, чем дважды заезжать в мастерскую (Москва — очень большой и очень «пробочный» город, где закон «Время — деньги» заслоняет многое другое), да еще что-то платить за ремонт. А вот ручная работа ремонтника дешеветь теми же темпами не может ну никак.

Несколько слов о моих инструментах.

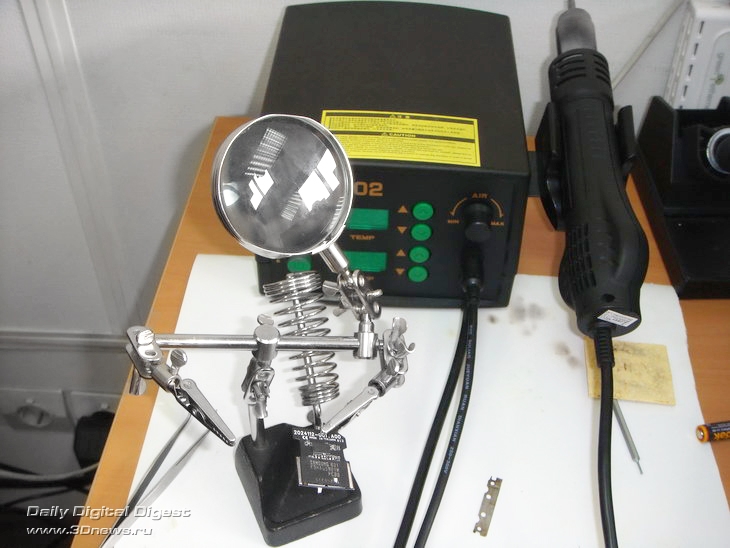

Это паяльная станция ремонтника. Без нее — никуда

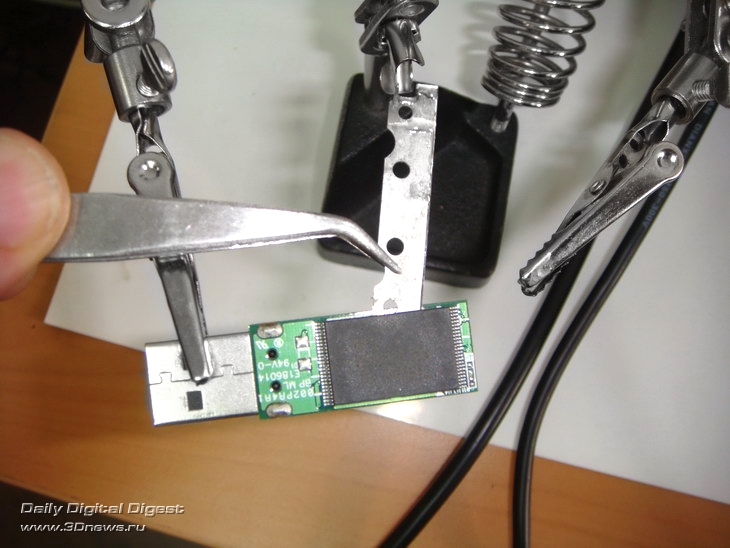

Микрофеном прогреваются выводы чипа, после чего он отделяется от платы. При этом не обойтись без «третьей руки» — шарнирного зажима

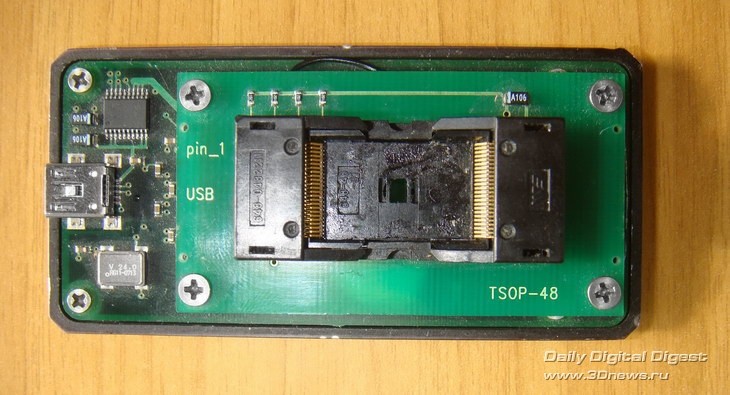

Программатор с USB-интерфейсом. Зажимная панелька предназначена для микросхем в корпусе TSOP-48, самом распространенном на сегодня. При необходимости ее можно менять на другие адаптеры

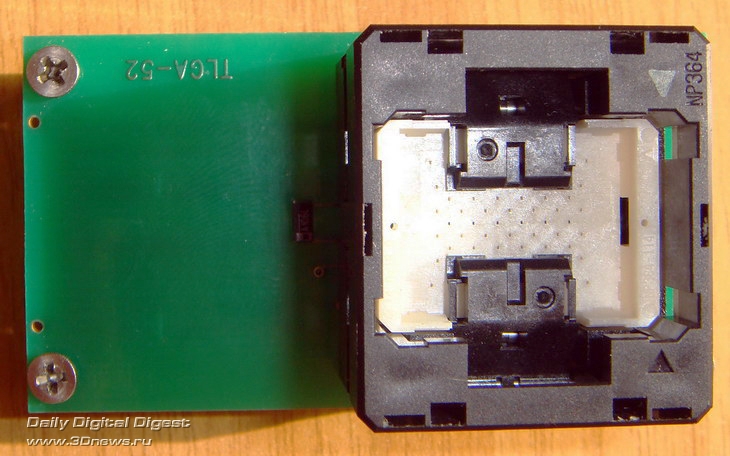

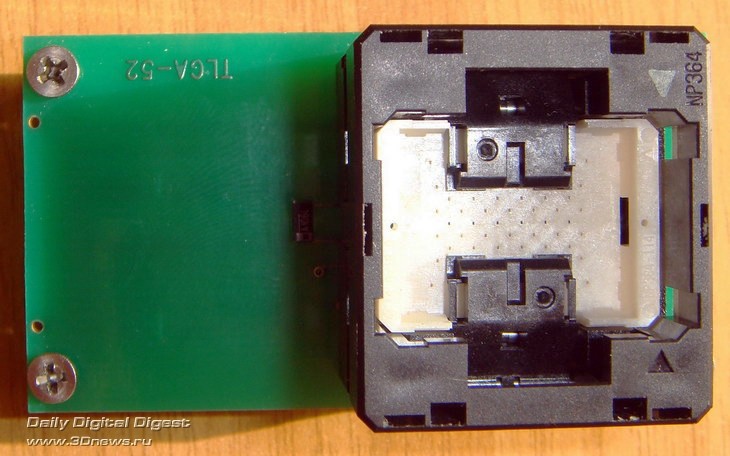

Панелька для подключения микросхем BGA (они монтируются поверх платы на шарики припоя). Этот тип корпусов встречается все чаще: «виновата» постоянная миниатюризация и уплотнение монтажа

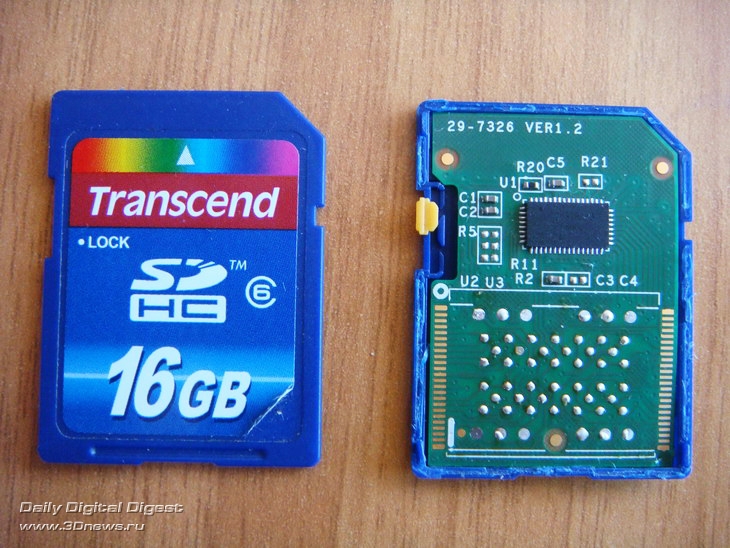

Современная карта SD, в которой стоял чип BGA. Для считывания данных с него и нужен показанный выше адаптер

Нельзя забывать и о том, что процент успешно починенных флешек постоянно уменьшается по объективной причине — их конструкция становится все менее «ремонтопригодной». Стандартных деталей на плате почти не осталось, а сгоревший контроллер или посыпавшийся чип памяти заменить за приемлемую цену не получится. Программный же ремонт (т.н. низкоуровневое форматирование) при нынешних объемах длится многие часы и не всегда приводит к удовлетворительным результатам из-за износа чипов.

Да и к гарантии люди стали относиться внимательнее, чем несколько лет назад, когда флешки и карты памяти брали в первых попавшихся ларьках, а чек и упаковку тут же выбрасывали (мол, что с флешкой может случиться, она же вечная). Продавцы во многом цивилизовались и без проблем принимают «павших бойцов».

Тем не менее наблюдения о причинах поломок флешек помогут, надеюсь, аккуратнее обращаться с ними и продлить жизнь — как самим носителям, так и данным. Чтобы ввести читателей в курс дела, приведу типичные вопросы клиентов с моими ответами и комментариями. Возможно, это убережет кого-то от схожих проблем.

Слово пользователям

Флешка была в кармане, физически я сломал пластик, внутренности вроде живые, но не работает. На ней фотки важные, плюс к тому же не мои. Что делать? Куда бы обратиться и чтоб не дорого…

Если вы в Москве — можете обратиться в любую фирму, занимающуюся восстановлением данных. Скорее всего, случай несложный. Получите и фотографии, и рабочую флешку.

Сегодня флешка перестала видеться на любых компьютерах. Утром работала, затем я ее вставил в другой комп. После этого она перестала определяться. Индикатор постоянно горит. Операционная система USB-устройство не определяет. Что можно сделать по реанимации данных, которые притом находятся как в открытой, так и в защищенной областях?

Похоже на сгоревший контроллер — от броска напряжения или разряда статики при подключении он нередко выходит из строя. При падении может треснуть кварцевый резонатор, также страдают фильтры и предохранители. Ремонт в таких случаях нерентабелен, но данные можно считать прямо с микросхем памяти. Закрытый раздел при этом легко «поднимается» — там реально никакой защиты нет, просто стоит флаг в служебной области.

У меня флешка Kingston DataTravel 4 Гбайт. При записи на нее появляется сообщение, что файла не существует.Что это?

Виновато либо нестабильное напряжение в порте USB (проверяйте блок питания компьютера), либо дефект в микросхеме памяти: когда он затрагивается записью — флешка дает сбой. Здесь поможет низкоуровневое форматирование специальной утилитой (для этого надо узнать точную модель контроллера). Но лучший способ — обмен по гарантии.

Флешка работала, ничего не билось, не стукалось. Просто пришел утром в офис, вставил в порт, а она не работает. Не горит светодиод и не определяется. Сколько будет стоить такой ремонт? Важна не сама флешка, а информация, причем надо восстановить все 100%.

Расценки, в общем, гуманные. Обычно на флешках восстанавливается все полностью, либо не восстанавливается ничего (но таких грустных случаев очень мало, не более 2%). В этом, кстати, отличие от жестких дисков, где ситуация куда менее предсказуема.

Вчера флешку подключил на переднюю панель гостевого компьютера, и все... Теперь нет индикации светодиодом, и в системе никак не определяется. Помогите восстановить флешку.

Вероятно, на гостевом компьютере перепутана разводка переднего порта USB, такое встречается при неквалифицированной сборке и приводит к переполюсовке контактов питания. Также возможен разряд статики при подключении, особенно если системный блок не заземлен (устаревшая двухжильная электропроводка и искрящий ковролин на полу погубили, думаю, не одну тысячу накопителей).

В обоих случаях на флешке выходят из строя цепи питания. Ремонт целесообразен, если остался жив контроллер, иначе проще купить новый экземпляр. Какова ваша ситуация — покажет диагностика.

У меня сломалась флешка Kingston DTI 4 Gb. Информации на ней никакой не было, поэтому восстанавливать не надо. Просто однажды, при подключении к ПК, стала выводиться надпись с просьбой флешку отформатировать. После форматирования на нее можно записать средние по объему (10-100Мб) файлы, но потом все равно их считать с флешки нельзя. Можно ли ее вообще отремонтировать?

Скорее всего, возникли дефекты в чипе памяти, поможет низкоуровневое форматирование или на худой конец замена чипа, но это уж совсем для «упертых». В принципе, можно и самому скачать подходящий софт (лучший сайт flashboot.ru) и разобраться. Но учтите — утилиты производственные и недружественны к пользователю, настройки не всегда очевидны. Проще все же отдать ремонтнику.

Купил модель Transcend JF V85 на 8 Гб за 1 800 р., проработала она около месяца, и в один прекрасный день девушка сбросила на неё информацию у себя дома на компьютере, вынула без безопасного извлечения, как и делалось до этого и мной в том числе, и принесла мне. А у меня уже флешка работать не захотела — лампочка не загорелась, и компьютер ее никак не определяет, и даже не греется, как обычно это бывало. Вот лежит на полке пылится, жалко, всё же восемь гигов. Проблема еще в том, что чек выкинул, и даже если бы он был, там не написано, что флешку можно сдать по гарантии. Ну да ладно, меня интересует, сколько будет стоить её ремонт. Я вчера нашёл один сервис в центре, там написано 1 500-3 000 р., диагностика бесплатно в течение 15 минут, ремонт в течение часа. Просто думаю, это нормальная сумма или всё-таки завышенная?

Если флешка ни на одном компьютере не подает признаков жизни — значит, сгорела. Такое бывает, если неудачно выдернуть ее в момент обмена данными (когда моргает индикатор например). Общее правило таково, что ремонт должен обходиться не более чем в 40% от стоимости новой вещи. Иначе проще купить. Нормальные расценки на ремонт флешек — от трехсот до пятисот рублей, в редких случаях добавляется стоимость комплектующих. Что касается сервиса в центре, то его специализация — восстановление данных, это более дорогая услуга. Ремонт делается как опция, цены завышены хотя бы из-за аренды. Я считаю, что отдавать 1 500 рублей неразумно.

Недавно вставил флешку в компьютер с нестабильным питанием, и она сгорела. Не подавала признаков жизни, а из корпуса шел едкий запах гари. Разобрав флешку, визуально никаких сгоревших элементов не обнаружил. Память Micron 29F16G08MAA, контроллер Alcor AU6986. C другой стороны есть распайка для второго чипа памяти и еще какие-то медные контакты. Если я правильно мыслю, то эти контакты для прямого считывания с чипа памяти. Так вот, можете подсказать оборудование для считывания или с чего начать восстановление информации с флешки?

Для считывания данных с неисправной флешки потребуется специальное устройство — программатор, он недешев. Еще надо аккуратно отпаять чип памяти, не перегрев его (нужна паяльная станция с микрофеном), и поставить в зажимную панельку программатора. Контакты на флешке здесь не помогут.

Основной этап работы — преобразование считанных сырых данных в образ файловой системы. Необходимо выбрать нужный алгоритм из тысяч возможных, и здесь в помощь только собственный опыт и советы коллег. По первому разу можно долго возиться и так до конца и не дойти. Программный комплекс тоже стоит денег.

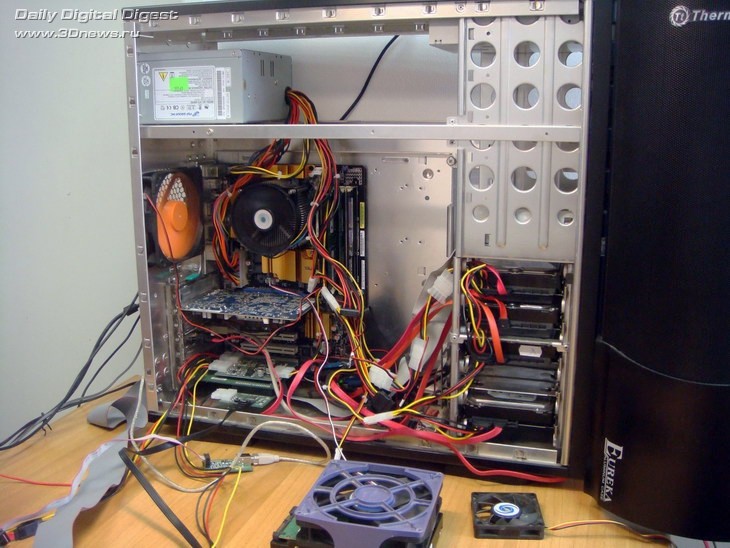

Программатор подключается к этому компьютеру, на котором стоит специальный софт для сборки файловой системы. Цена пакета — около 1 000 евро

Для одного случая заниматься всем этим явно нецелесообразно, поэтому советую обратиться к специалисту по восстановлению данных. Если в вашем городе такового нет, можно переслать флешку почтой в ту же Москву. Ремонтник может отправить заказчику данные через Интернет.

Флешка Transcend 16 Гб, компьютер ее определяет, но не открывает. Пишет «Вставьте диск в дисковод». Светодиод раньше светил равномерно, а теперь медленно загорается и медленно гаснет. Что с ней случилось? Возможен ли ремонт? Как долго и сколько это стоит?

«Слетела» прошивка (точнее говоря, разрушились внутренние таблицы трансляции). Ремонт возможен и недорог, восстановление данных — тоже, но уже за другие деньги. При этом одно исключает другое: при ремонте все данные необратимо теряются, а для восстановления данных флешка разбирается, после чего отправляется в мусорную корзину. Выбирайте, что для вас важнее.

Слово ремонтнику

За время работы накопился ряд наблюдений, часть из которых просто занимательна, но многие могут оказаться полезными и на практике. Изложил их в виде нескольких микроновелл.

О вреде оптимизаций

Каждый день несут неисправные флешки или спрашивают про них. Что удивляет, даже известные бренды порой халтурят. Про noname все понятно, никто не ждет высокого качества, но Kingston или Patriot удивляют. Похоже, все азартно «оптимизируют» затраты.

Даже на припое стали экономить! И без этого после введения в действие директивы Евросоюза ROHS от 2006 года бессвинцовый припой стал доставлять ремонтникам массу проблем. Он хуже растекается и смачивает контактные площадки, требует более высоких температур пайки, менее прочен. Холодные пайки теперь частая проблема. Чуть изогнется флешка в неловких руках, и одна из ножек микросхемы отлетает, накопитель начинает дурить. Разъем USB к плате тоже крепится пайкой и при недостаточном количестве припоя легко отламывается.

«Перепутки»

Периодически сталкиваюсь с перепутанными проводами на USB-портах передней панели. Здесь возможны ошибки, которые для флешек фатальны. Чаще всего сборщики путают полярность линий питания (целиком переворачивают разъем), тогда сразу горит стабилизатор. Его заменить несложно. Но вот если перепутанными оказались линии данных (обозначаются D+ и D-), от этого выходит из строя контроллер, тогда как цепи питания в порядке и светодиод горит как обычно. Контроллер — микросхема дефицитная, в свободную продажу не поступает, так что ремонт в таких случаях затруднен.

Чудо в стразах

Принесли на ремонт флешку Kingston объемом 8 Гбайт, обклеенную стразами «Сваровски». Из-под них мерцает красная лампочка. Довольно красиво, только без ущерба для экстерьера не разберешь. Раздобыл технологическую утилиту, запустил и вижу: реальная емкость 128 Мбайт. Да еще тест не проходит — сбой памяти.

Выходит, китайцы поставили бракованный чип старого выпуска, прошили флешку, чтоб опознавалась как 8 Гбайт, и продали за 100 долларов! Ну мастера, на ходу подметки срежут. Только что хозяину делать? Я бы мог припаять нормальный чип, но при разборке стразы отлетят. Получается, украшение на выброс.

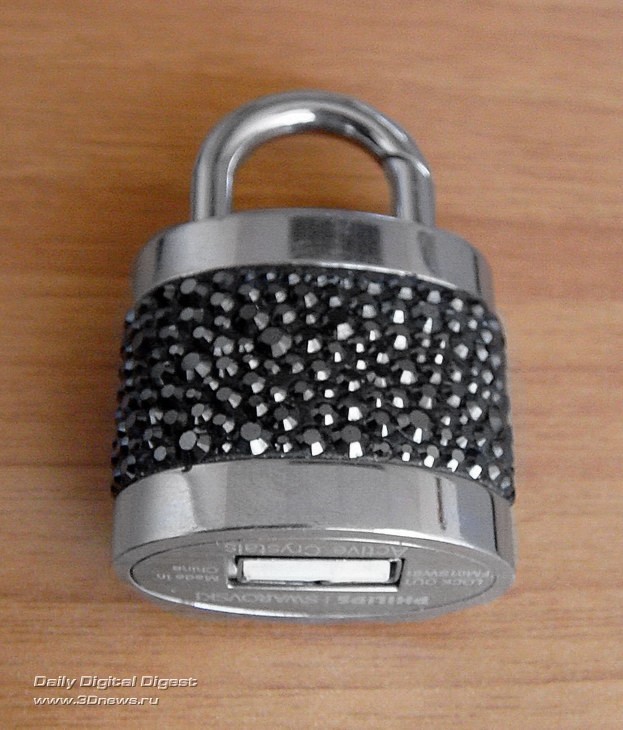

Типичный подарочный дизайн. Выглядит красиво, чинится сложно (или вообще никак). Я бы не взял. Но девушке как замок на сумочку пойдет

Потихоньку делаю вывод — вычурный, эффектный, нестандартный корпус снижает надежность (в первую очередь за счет плохого теплоотвода — для современных скоростных флешек это немаловажно), а главное — пагубно влияет на ремонтопригодность. Надо бы всем при покупке иметь это в виду.

Ну? — Разъемы гну!

Часто клиенты просят починить флешку с погнутым разъемом USB. Как объясняют, задели, когда она была вставлена в порт, после чего накопитель скончался. Действительно, во многих моделях разъем — слабое место, его крепление к плате недостаточно прочно и не защищает контакты от разрыва. Поврежденная флешка иногда оживает, если слегка нажать на нее в направлении противоположном изгибу.

Так вот, в подобных случаях НЕ НАДО пытаться самому выпрямить разъем! Оставьте как есть и несите ремонтнику. При грубом выгибании в другую сторону окончательно рвутся токоведущие дорожки вблизи разъема и ремонт значительно осложняется. Ведь плата у современных флешек хоть и тонкая, но четырехслойная. Порой все, что остается, — снять чип памяти и считать данные. Работа сложная, а флешка идет на выброс.

Жестокие игры

Женщины порой приносят в ремонт флешки, переломанные пополам. Я бы так смог, только если бы целенаправленно доламывал девайс, да и то не сразу. А они, мило улыбаясь, говорят — случайно задела вставленную в USB-порт флешку, после чего она не работает. Есть женщины в русских селеньях! На днях клиентка принесла флешку Transcend JetFlash 2A — разъем USB выломан с мясом, текстолит и все соединения порваны. Я эту модель хорошо знаю, сам использую несколько штук таких. Рабочие лошадки — служат третий год, корпус крепкий, плата толстая, пайка дубовая. Хоть наступи — ничего не будет, выживает даже после собачьих зубов. Не предполагал увидеть труп в женских руках.

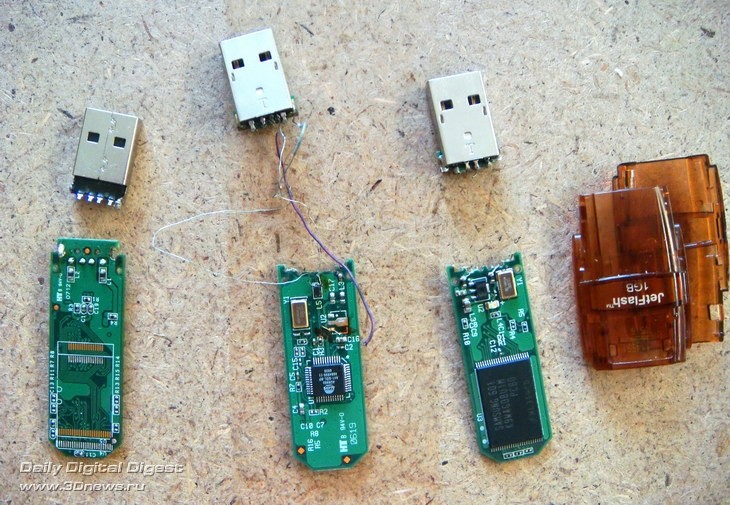

Флешки со сломанным разъемом USB — не редкость. Если он вырван с мясом, ремонт нецелесообразен: былой прочности плате не вернуть

В этом случае починить флешку не удалось: повреждены внутренние дорожки рядом с разъемом. Данные восстановил прямо с чипа памяти, благо емкость (2 Гбайт) проблем не доставляет.

Нежнее надо быть

Рискну дать банальный совет: аккуратнее обращайтесь с флешками, вставленными в порт USB на передней панели, — из-за большого рычага они довольно уязвимы для случайных воздействий. Задел рукой или ногой — и все, привет. Часто страдает не только флешка, но и сам порт, который выворачивается из гнезда и ломает крепления. Это беда многих недорогих корпусов, где выносные порты фиксируются защелками из хилого пластика.

Подходящее решение — небольшой (до 1 метра) удлинитель или USB-концентратор, они позволяют разместить флешку в безопасном месте и подключить ее к более надежным портам на задней панели. Хорошо бы зафиксировать хаб на столе (например с помощью двустороннего скотча), тогда при подключении можно будет обойтись одной рукой. Удлинитель же некоторые завязывают узлом вокруг ножки монитора.

Кстати, и мониторов со встроенным USB-концентратором становится все больше, не пренебрегайте этой полезной функцией. Я предпочитаю те модели (Dell, Asus), где USB-порты выведены на левую сторону: при работе левая рука обычно свободна, с небольшим навыком удается все подключения проделывать не глядя. Многие Dell оснащены еще и кард-ридером, что тоже удобно.

Удлиняй с умом

Раз уж зашла речь про USB-удлинители, обращу внимание на их качество. В комплектацию флешек, как раньше бывало, они уже не входят. Пользователи берут первый попавшийся шнурок, а зря. Китайская тяга к экономии пробралась и сюда: нередко тонкий кабель не экранирован и состоит из жил малого сечения, да еще и не медных, а алюминиевых омедненных (любимая уловка мелких заводов, скрывающаяся под аббревиатурой CCAW). И сигнал, и питание будут приходить на флешку ослабленными и с примесью помех.

Все это имеет плачевные последствия: накопитель либо вообще не опознается в системе, либо работает на неприемлемо низкой скорости (на уровне USB 1.1 — около 1 Мбайт/с), либо периодически «отваливается» из-за внешних наводок. Внешние устройства с USB-интерфейсом типа принтеров и сканеров также могут сбоить, особенно чувствительны к качеству кабелей модели HP. Разумеется, в подобных обстоятельствах следует уделить внимание подбору удлинителя — копеечная экономия совершенно неоправданна.

Качественные удлинители сертифицируются по стандарту USB 2.0, что прямо указывается на упаковке. Кабель должен быть достаточно толстым (не менее 5 мм в диаметре), иметь оплетку из луженой меди плюс алюминиевый сплошной экран и состоять из чисто медных проводов калибра не менее 28AWG (лучше, если под питание будут отведены более толстые провода — 24AWG). Данные сведения у честных производителей напечатаны на упаковке или прямо на самом кабеле.

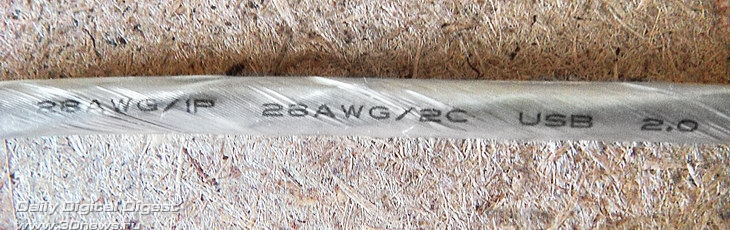

Минимально приличный USB-удлинитель. Изучайте надписи на кабеле!

К размеру удлинителя также следует отнестись внимательно и не брать сверх необходимого (принцип «запас карман не тянет» здесь вредит делу). Хотя по стандарту длина кабеля USB 2.0 может достигать 5 м, на практике отрезки длиннее 3 м уже работают неустойчиво. Для больших расстояний (10-20 м) предназначены активные удлинители, со встроенными усилителями сигнала. Флешкам такое не требуется: в большинстве случаев им хватает удлинителя 0,6-1 м, а в остальных подойдет кабель 1,8 м, самый частый гость в наших магазинах.

Медленная и нестабильная работа нередко отмечается и у флешек, подключенных к передним USB-портам системного блока. Причина — мощные наводки на неэкранированный шлейф, соединяющий порт с материнской платой (качественные корпуса комплектуются экранированными шлейфами, но большинство людей выбирают варианты подешевле). Более того, ослабленное на тонких проводах питание порой и вовсе не дает флешке определиться: «неизвестное устройство», и все тут. Поэтому я рекомендую всегда подключать флешку к портам на задней панели, для чего как раз и нужен удлинитель.

Когда компьютеру плохо

USB-концентратор хорош только активный, с собственным пятивольтовым блоком питания. К сожалению, большинство все еще пользуется пассивными устройствами, а тут нас ждет неприятность: нагрузочная способность USB-порта ограничена 500 мА, а в ноутбуках зачастую и 250 мА. Если порт перегружен (на ноуте для этого достаточно воткнуть в хаб 2-3 флешки), то может случиться все что угодно. Флешкам физически, скорее всего, ничего не будет — просадку напряжения они выдержат, хотя возможны неприятности типа слетевшей таблицы трансляции, если в этот момент шел обмен данными.


А вот компьютер при перегрузке легко может зависнуть или пойти на перезапуск. Прерванный сеанс работы настроения явно не поднимет. Более того, несколько раз при подключении флешек наблюдались физические повреждения материнской платы — от броска тока сгорал южный мост (помнится, это были платы Gigabyte на 965-м чипсете). Так что миниатюрные хабы, возможно, и радуют глаз дизайном и удобством эксплуатации, но для компьютера это — тяжелая нагрузка.
