Ремонт холодильников атлант

01 Ноября, 2014 277 просмотров Теги: как починить холодильник атлант
Холодильник компрессионный предназначен для хранения замороженных продуктов и приготовления пищевого льда в низкотемпературном отделении, для охлаждения и кратковременного хранения свежих продуктов в холодильном. В холодильной системе используется озонобезопасный хладон К134а. В холодильном отделении расположена ручка терморегулятора, которая служит для регулирования температуры в холодильнике. Установка деления «I» ручки на указатель соответствует наиболее высокой температуре (наименьшее охлаждение) в камерах, деления «7» — наиболее низкой (наибольшее охлаждение). Положение ручки на отметке « • » означает, что холодильник отключен. Температура в холодильнике зависит от температуры окружающей среды, количества хранящихся и вновь загружаемых продуктов, частоты открывания двери, места установки холодильника в помещении и т.п. С учетом этих факторов устанавливается положение ручки относительно указателя. Если после регулирования температуры охлаждение продуктов в холодильном отделении недостаточно, необходимо изменить положение заслонки в поддоне. Выдвинуть поддон на себя и изменить расположение регулирующей заслонки: из положения «Закрыто» заслонку перевести в положение «Открыто». В случае переохлаждения продуктов в холодильном отделении регулирующую заслонку закрыть, вернув в положение «Закрыто». После установки температура в холодильнике поддерживается автоматически. С повышением влажности воздуха в холодильном отделении на стеклянной полке может образовываться конденсат (капли воды). Если рекомендации по хранению продуктов соблюдены, то следует установить в холодильном отделении более низкую температуру, чтобы исключить образование конденсата.

Типовые неисправности и ремонт холодильника

Причина Способ устранения Не работает включенный в электрическую сеть холодильник, не горит лампа освещения холодильной камеры
Отсутствует напряжение в электрической сети
Проверить наличие напряжения в розетке электрической сети, включив в сеть любой электрический прибор, например, настольную лампу
Отсутствует контакт между вилкой шнура холодильника и розеткой электрической сети
Обеспечить контакт вилки шнура с розеткой
Не горит лампа освещения холодильного отделения при работающем холодильнике
Перегорела лампа освещения холодильного отделения
Отвернуть винт, демонтировать плафон. Заменить лампу исправной и установить плафон, завернуть винт
Повышенный уровень шума при работе холодильника
Неправильно установлен холодильник
Установить холодильник в правильное положение
Недостаточно низкая температура в отделениях
Неплотно закрыта дверь
Плотно закрыть дверь холодильника
Нарушены правила эксплуатации
Обеспечить выполнение правил эксплуатации
Неправильно выбран температурный режим в отделениях
Произвести регулировку температурного режима

Холодильники
«Атлант МХ-5810-ХХ КШ-290», «Атлант МХ-5811-ХХ КШ-240»

МХ-5810 МХ-5811
Тип холодильника
Компрессионный
Компрессионный
Общий объем холодильника, л
Полезный объем холодильника, л
Температура в холодильной камере, °С
Номинальное суточное энергопотребление при температуре
окружающей среды плюс 25°С, кВт/ч.
Суммарная площадь полок для хранения продуктов, м2
Габаритные размеры с плоской дверью, мм, не более
1500х600х600
1310х600х600
Габаритные размеры с выпуклой дверью, мм, не более
1500х600х630
1310х600х630
Масса холодильника, кг, не более
Содержание серебра, г
Корректируемый уровень звуковой мощности, дБА, не более

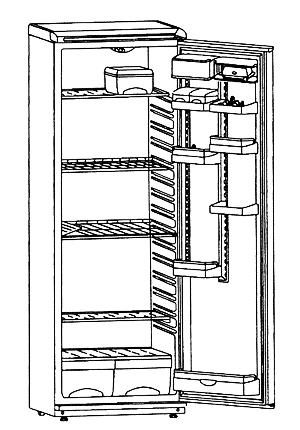

Внешний вид холодильника Атлант

Рис. 2 Внешний вид Холодильник компрессионный однокамерный без низкотемпературного отделения предназначен для хранения пищевых продуктов в охлажденном состоянии и охлаждения свежих продуктов. В холодильной системе используется озонобезопасный хладагент КбООа. Работает от электрической сети переменного тока с номинальным напряжением 220 В при отклонении напряжения ±10% от номинального значения и частотой (50 ±1) Гц. Холодильник должен эксплуатироваться в помещениях при температуре окружающей среды +10...+32°С и относительной влажности не более 75%. Площадь помещения, в котором будет эксплуатироваться холодильник, должна быть не менее 5 м2 (при высоте потолков в помещении не менее 2 м). Модель холодильника выпускается в нескольких исполнениях, которые отличаются цветом, формой двери, набором комплектующих. Номер исполнения указан двумя последними цифрами (XX) в обозначении модели на табличке холодильника и в гарантийной карте.

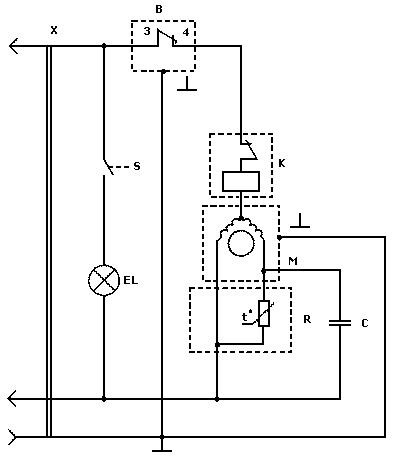

Электрическая схема

 Рис. 3 Электрическая схема: В —датчик-реле температуры ТАМ 112- 1М-82-1,2-6,3-2-А; С — конденсатор; Е — лампа; К — реле РКТ-5: М — электродвигатель компрессора; R — реле РТ; S — выключатель ВМ; Х — шнур ПВС-ВП

Типовые неисправности и ремонт холодильника

Причина Способ устранения Коробление и трещины панели внутренней (двери)
Неправильное хранение или транспортировка холодильника
Заменить дверь
Неплотное прилегание уплотнителя двери
Дефект уплотнителя или некачественная его установка
Произвести регулировку двери и обеспечить прилегание уплотнителя двери по всему периметру. Если зазор не устранен, заменить уплотнитель или дверь
Механические повреждения или коррозия наружного шкафа
Несоблюдение правил транспортирования, или хранения, или небрежная эксплуатация
Устранить дефекты путем правки, рихтовки, шпаклевки, зачистки, обезжиривания, окраски (для окрашенных поверхностей)
При невозможности устранения дефекта и наличия металлопласта заменить шкаф
Повышена температура в холодильнике при непрерывной работе компрессора
Повреждение трубопроводов, частичная утечка хладагента в системе охлаждения или засорение капиллярной трубки. Характерный признак засорения — холодные на ощупь цеолитовый патрон и капиллярная трубка (по сравнению с боковыми поверхностями шкафа)
Установить место утечки течеискателем. Заменить поврежденные трубопроводы. Холодильник отвакуумировать, заправить хладагентом. Если утечка не обнаружена, то засорена капиллярная трубка. Продуть капиллярную трубку хладагентом, давление при продувке со стороны испарителя должно быть не более 6х10 5 Па. При выявлении полной потери проходимости требуется промывка со стороны капиллярной трубки с помощью гидравлического пресса «THERMALL» модели 1003. При невозможности восстановления проходи-мости капиллярной трубки заменить шкаф. Заменить фильтр-осушитель. Холодильник отвакуумировать, заправить хладагентом, испытать
Недостаточное количество хладагента в системе охлаждения. Конденсатор нагревается слабо, потребляемая мощность электродвигателя компрессора занижена (меньше 120 ВТ)
Проверить на утечку хладагента. При отсутствии утечки холодильник отвакуумировать и заправить хладагентом
Повышена температура в холодильнике при цикличной работе компрессора
Брак в пускозащитном реле или в датчике-реле температуры ТАМ 112
После самопроизвольной остановки компрессора отключить холодильник от сети. Закоротить контакты подключения датчика-реле температуры.  Включить холодильник в сеть. Если холодильник  не работает — брак в пускозащитном реле. Если холодильник начнет работать - неисправность в датчике-реле температуры. Заменить пускозащитное реле или датчик-реле температуры
Повышена температура в холодильнике
Неисправен компрессор
Заменить компрессор
Электродвигатель компрессора гудит и не запускается, систематически отключается реле пускозащитное
Заклинивание компрессора
Заменить компрессор
Обрыв обмоток статора электродвигателя, нет цепи по одной из обмоток
Замерить сопротивление обмоток статора электродвигателя. При отсутствии цепи по одной из обмоток заменить компрессор
Межвитковое замыкание обмоток статора электродвигателя. При измерении наблюдается заниженное сопротивление обмоток статора электродвигателя, измеренных по отдельности  или заниженное значение их суммы. Сумма измерений ниже замеренного суммарного сопротивления обеих обмоток
Заменить компрессор
При включении компрессор не запускается, либо запускается с перебоями
Низкий пусковой момент электродвигателя компрессора, пусковой ток ниже нормы
Заменить компрессор
При непрерывной работе компрессора задняя стенка холодильной камеры самопроизвольно оттаивает
Замерзание влаги в капиллярной трубке
Распаять холодильный агрегат. Заменить компрессор и фильтр-осушитель. Продуть сухим воздухом (азотом) или хладагентом сторону нагнетания и всасывания по отдельности. При продувке испарителя со стороны всасывающей трубки давление должно быть не более 6х10 5 Па. Холодильник отвакуумировать, заправить хладагентом, испытать
Наличие металлического стука внутри кожуха компрессора в начале рабочего цикла
Выработка трущихся пар в компрессоре. Определяется на слух
Заменить компрессор
Завышенный шум, стуки, дребезжание
Касание трубопроводов. Определяется визуально и на слух
Обнаружить место соприкосновения трубок со шкафом холодильника, с конденсатором или между собой и устранить касание, осторожно отогнув трубку
Свистящий шум внутри кожуха компрессора, продолжающийся некоторое время и после отключения компрессора
Надлом патрубка нагнетания внутри кожуха компрессора
Заменить компрессор
Завышенный расход электроэнергии
Наличие воздуха в системе охлаждения. Завышена потребляемая мощность компрессора
Удалить из системы охлаждения хладагент, произвести вакуумирование, заполнить хладагентом. Если воздуха в системе нет, потребляемая мощность не более 150 Вт. В случае завышенных показателей приборов заменить компрессор
Компрессор работает непрерывно. Утечка хладагента или засорение не обнаружены
Недостаточная доза хладагента
Холодильник отвакуумировать, заправить хладагентом, испытать
Компрессор не запускается
Обрыв в электропроводке или электропроводка собрана неправильно
Проверить электропроводку в соответствии с электрическими схемами и устранить обрыв
Неисправно пускозащитное реле
Проверить правильность крепления пускозащитного реле, его соответствие по току и напряжению электродвигателю компрессора. Запустить электродвигатель при помощи контрольного пускозащитного реле. Неисправное пускозащитное реле заменить исправным
Неисправен датчик-реле температуры ТАМ 112
Заменить датчик-реле температуры
Охлаждение в холодильнике недостаточное. Компрессор работает циклично
Брак в пускозащитном реле
Заменить пускозащитное реле
Брак в датчике реле-температуры ТАМ 112
Заменить датчик-реле температуры
Не горит лампа
Перегорела лампа
Заменить лампу
Обрыв в электропроводке
Проверить электропроводку в соответствии с электрическими схемами и устранить обрыв
Неисправен выключатель
Заменить выключатель
Демонтаж и монтаж двери
  • Отвернуть два винта, демонтировать маску.
  • При закрытых дверях отвернуть два болта, демонтировать кронштейн.
  • Поддерживая неисправную дверь, снять ее с оси нижней петли. Положить дверь на мягкую поверхность панелью внутренней вверх.
  • Вытянуть неисправный уплотнитель.
  • Установить новый уплотнитель.
  • Установить исправную дверь на ось нижней петли, закрыть ее.
  • Закрепить двумя болтами кронштейн.
  • Установить маску, завернуть два винта.
Демонтаж и монтаж шкафа
  • Удалить хладагент из системы охлаждения.
  • Демонтировать маску, дверь.
  • Демонтировать плафон, крышку, лампу, патрон.
  • Демонтировать опору терморегулятора.
  • Демонтировать два задних упора, отвернуть два винта, демонтировать крышку.
  • Отвернуть два винта, демонтировать декоративный щиток со шторками.
  • Отвернуть два болта, демонтировать нижнюю петлю.
  • Демонтировать сосуд.
  • Демонтировать шнур питания.
  • Отпаять трубки от компрессора и конденсатора, отпаять фильтр-осушитель.
  • Заглушить патрубки.
  • Демонтировать компрессор.
  • Поддерживая конденсатор, демонтировать кронштейны конденсатора, демонтировать конденсатор.
  • Заменить шкаф.
  • Установить крышку, два задних упора.
  • Установить опору терморегулятора, маску.
  • Установить патрон, лампу, крышку, плафон.
  • Установить нижнюю петлю.
  • Установить дверь, декоративный щиток со шторками.
  • Установить компрессор.
  • Установить конденсатор.
  • Припаять новый фильтр-осушитель.
  • Припаять все трубки к компрессору и конденсатору.
  • Подсоединить шнур питания к компрессору.
  • Холодильник отвакуумировать, заправить хладагентом, испытать.
Демонтаж и монтаж компрессора
  • Отсоединить шнур питания от клемм компрессора.
  • Удалить хладагент из системы охлаждения.
  • Отпаять фильтр-осушитель.
  • Отпаять все трубки от компрессора, заглушить патрубки.
  • Демонтировать компрессор.
  • Заменить компрессор исправным.
  • Установить исправный компрессор на опоре задней.
  • Снять заглушки с патрубков компрессора.
  • Припаять все трубки к компрессору.
  • Припаять новый фильтр-осушитель.
  • Подсоединить к клеммам компрессора шнур питания.
