Ремонт аккумулятора шуруповерта своими руками

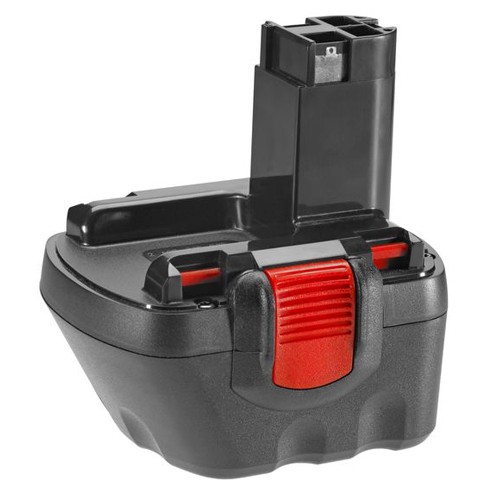

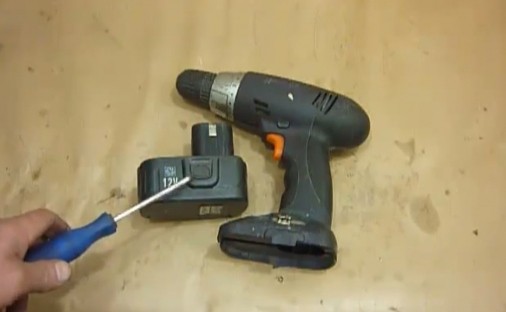

Следует заметить, что независимо от марки шуруповерта и страны производителя аккумуляторы имеют идентичное строение. Собранный аккумуляторный блок имеет такой вид.

Если мы его разберем, то увидим, что он собран из небольших элементов, которые собраны последовательно. А из школьного курса физики мы знаем, что элементы, имеющие последовательное соединение, слаживают свои потенциалы.

Примечание. Сумма каждого элемента питания и дает нам итоговое напряжение на контактах аккумуляторной батареи.

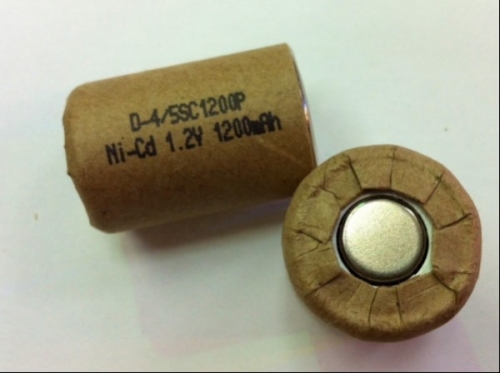

Наборные части или «банки», как правило, имеют стандартный размер и напряжение, отличаются они только емкостью. Емкость аккумулятора измеряется в А/ч и указывается на элементе (изображено ниже).

Для компоновки аккумуляторов шуруповертов применяют следующие виды элементов:

  • никель – кадмиевые (Ni – Cd)батареи, с номинальным напряжением на «банках» 1,2V;
  • никель-металл-гидридный (Ni-MH), напряжение на элементах – 1,2V;
  • литий-ионный (Li-Ion), с напряжением – 3,6V.

Рассмотрим более подробно достоинства и недостатки каждого вида.

Ni – Cd

Плюсы:

  • Самый распространённый вид ввиду низкой стоимости;
  • Не страшны низкие температуры, например как Li-Ion батареям;
  • Хранится в разряженном состоянии, при этом сохраняет свои характеристики.

Минусы:

  • Производится только в странах «третьего мира», ввиду токсичности при производстве;
  • Эффект памяти;
  • Саморазряд;
  • Маленькая емкость;
  • Малое количество циклов заряд/разряд, значит, долго не «живут» при интенсивном использовании.

Ni - Mh

Плюсы:

  • Экологически чистое производство, есть возможность приобрести высококачественный фирменный аккумулятор;
  • Низкий эффект памяти;
  • Низкий саморазряд;
  • Большая емкость, в сравнении с Ni – Cd;
  • Большее количество циклов заряд/разряд.

Минусы:

  • Цена;
  • Теряет часть характеристик при длительном хранении в разряженном состоянии;
  • При низких температурах долго не «живет».

Li-Ion

Плюсы:

  • Нет эффекта памяти;
  • Почти отсутствует саморазряд;
  • Высокая емкость аккумулятора;
  • Количество циклов заряд/разряд в разы больше, нежели у предыдущих типов аккумуляторов;
  • Для набора необходимого напряжения необходимо меньшее количество «банок», что существенно уменьшает вес и габариты аккумулятора.

Минусы:

  • Высокая цена, почти в 3 раза в сравнении с никель – кадмиевым;
  • Через три года происходит существенная потеря емкости, т.к. Li разлагается.

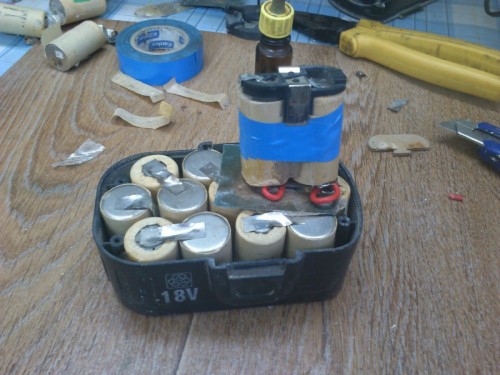

С элементами мы познакомились, перейдем к остальным элементам аккумуляторного блока шуруповерта. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi (изображен ниже), очень проста – откручиваем шурупы по периметру и разъединяем корпус.

Корпус имеет четыре контакта:

  • Два силовые, «+» и «-» , для заряда/разряда;
  • Верхний управляющий, он включен через термодатчик (термистор). Термистор необходим для защиты батарей, он отключает или ограничивает ток заряда при превышении определенной температуры элементов (как правило, в диапазоне 50 – 600С). Нагрев происходит по причине больших токов при форсированном заряде, так называемая «быстрая» зарядка;
  • Так называемый «сервисный» контакт, который включен через сопротивление 9Ком. Он используется для сложных зарядных станций, которые выравнивают заряд на всех элементах аккумулятора. В быту такие станции ни к чему, ввиду их высокой стоимости.

Вот собственно и вся конструкция аккумулятора. Ниже приведено видео, о том, как разобрать блок.

Определение неисправности

С назначением элементов конструкции аккумулятора разобрались, теперь рассмотрим, как определить неисправность, это ч.2 ремонта аккумулятора шуруповерта. Сразу заметим, что все элементы разом выйти из строя не могут, а поскольку цепь у нас последовательная, при выходе одного элемента – не работает вся цепь. Значит, наша задача определить, где у нас в цепи самое слабое звено.

Для этого нам будет необходим мультиметр, и для второго способа поиска неисправности лампа на 12В, если Ваш аккумулятор на шуруповерт тоже 12 вольтовой. Порядок действий следующий:

- Ставим аккумулятор на зарядку, ждем сигнала о полном заряде.

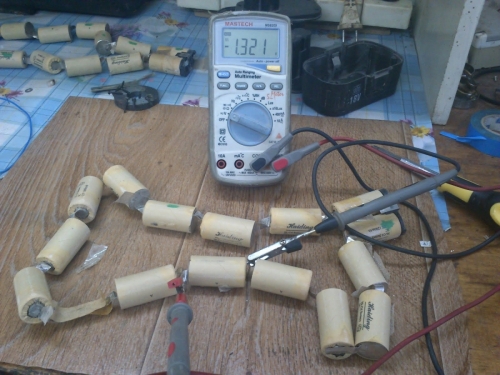

- Разбираем корпус и меряем на каждой банке аккумулятора. Для Ni – Cd у нас должно быть 1,2 – 1,4В, в литиевых – 3,6/3,8В.

- Отмечайте все «банки», в которых напряжение меньше номинального. Например, у большинства элементов Ni – Cd напряжение 1,3В, а на одной или нескольких – 1,2/1,1В.

- Собираем аккумулятор и работаем до заметной потери мощности.

- Снимаем, разбираем и меряем падение напряжения на «банках» аккумулятора. На отмеченных элементах «проседание» напряжения будет больше чем на других. Например, на них уже не 1,2В, а 1,0В или еще ниже.

Примечание. Разница между элементами в аккумуляторной батарее в 0,5 – 0,7В считается существенной, это означает, что элемент приходит в негодность.

Таким образом, мы нашли кандидаты на «реанимацию» или «ампутацию» и замену на новые элементы.

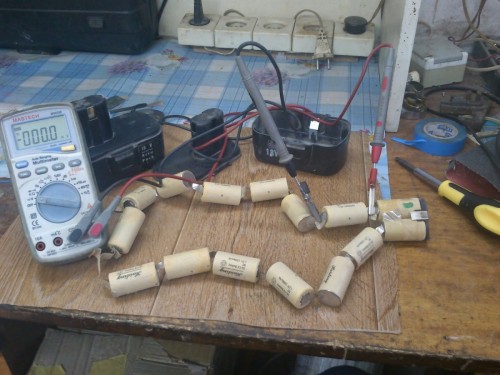

Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом. Полностью заряженный аккумулятор разбираем и к контактам «+» и «-» подключаем 12 вольтовою лампу. Лампа будет нагрузкой, и будет разряжать аккумулятор. Далее проводим замеры на элементах батареи, там, где сильнее всего падение напряжения, там и слабое звено.

Есть и другие способы, вместо лампы можно подобрать сопротивление, но для этого уже необходимы азы электротехники, да и сомнительно что бы резистор с необходимым сопротивлением был под рукой.

Другие неисправности очень редко встречаются. Например, потеря контакта в местах пайки батарей или силовых контактах блока, выход из строя термистора. Эта проблемма больше  присуща подделкам. В виду редкости, заострять внимание не будем, ограничимся элементами батареи.

С «проблемными» элементами разобрались, необходимо ремонтировать. Как отремонтировать аккумулятор шуруповерта? Вообще для ремонта доступно 2 способа, если так можно выразиться. Это восстановление и замена элементов, которые пришли в негодность.

Можно ли «реанимировать» элементы и как?

Приступим к ч.3 ремонта аккумулятора шуруповерта и сразу оговоримся, что понятие «реанимация» для литий – ионных батарей не применима. Эффекта памяти в них нет, скорее всего, произошло разложение лития, а с этим уже ничего не поделаешь. В таких аккумуляторах необходимо выяснить, в чем причина неисправности: сам элемент или схема управления. Здесь два варианта:

  • меняем схему управления от другой, но аналогичной нашей, батареи, если помогло – находим замену и меняем;
  • подать 4V на элемент с током примерно в 200мА, для этого необходимо регулируемое зарядное устройство. Если напряжение на элементе растет до 3,6V – элемент исправен, проблема в других элементах, либо в схеме управления.

Восстановительный ремонт аккумулятора шуруповерта доступен преимущественно для Ni – Cd батарей, но они, как правило, и самые распространённые в бытовых шуруповертах.

Итак, как реанимировать аккумулятор шуруповерта? Существует два вида «реанимации» для этих видов аккумуляторов:

  1. Метод уплотнения или сжатия (он сработает в тех случаях, когда электролит все еще в наличии, но потерян объём);
  2. «Прошивка» напряжением и током большим от номинального. Этот способ позволяет устранить эффект памяти, и хотя и не полностью, но восстановить утраченную емкость.

Этот способ приведен ниже на видео.

Примечание. Как правило, в никель – кадмиевой батарее основная причина потери емкости – выкипание электролита, и если его критически мало – никакая «прошивка» не поможет.

Этот способ, если его результат будет положительным, не решит проблему выхода из строя элементов. Скорее он лишь отсрочит замену пришедших в негодность и в дальнейшем все равно понадобится ремонт аккумулятора шуруповерта Макита или любого другого.

Ремонт и замена элементов аккумулятора шуруповерта

Более действенный способ ремонта аккумуляторов для шуруповерта – замена элементов, которые определены нами как неисправные.

Для осуществления ремонта нам необходим либо аккумулятор - «донор», в котором часть элементов исправна, либо новые «банки». Приобрести их не составит большого труда, даже в интернете Вы с легкостью найдете с десяток магазинов, которые готовы выслать эти элементы по почте. Цена особо не кусается, например никель- кадмиевый элемент емкостью в 2000 мА/ч стоит в районе 100 рублей.

Примечание. Приобретая новый элемент, следите за тем, чтобы его емкость и габариты совпадали с родными элементами.

Так же нам понадобится паяльник, малокорозийный флюс (желательно спиртовой флюс на канифоли) и олово. О точечной сварке не говорим, так как для разового ремонта аккумулятора вряд ли есть потребность ее приобретать или собирать…

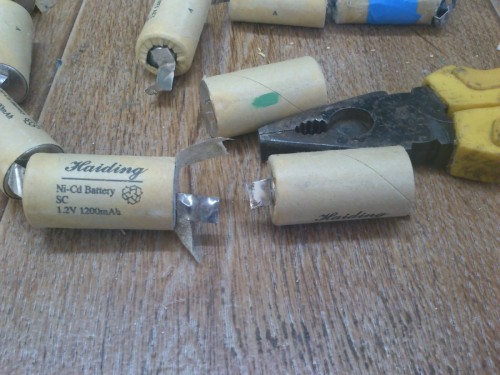

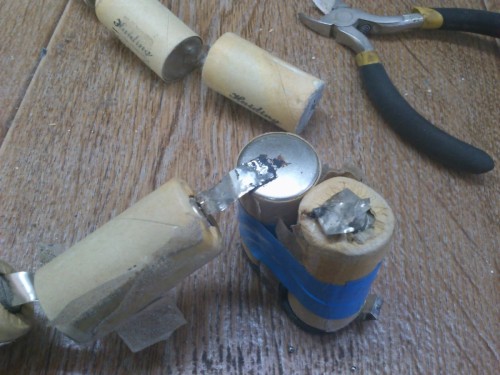

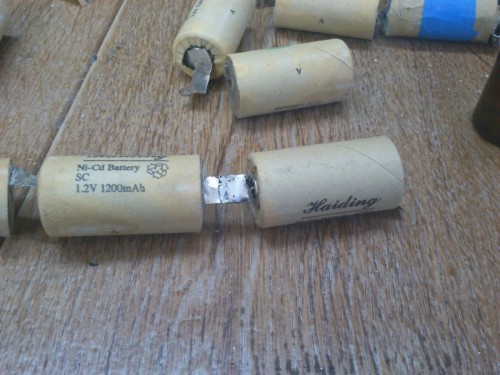

В самой замене ничего сложного нет, тем более если хоть какой - то опыт в пайке есть. На фотографиях достаточно подробно все изображено, обрезаем неисправный элемент, вместо него запаиваем новый.

Необходимо отметить несколько нюансов:

  • при пайке паяльником, старайтесь паять быстро, так что бы аккумулятор не нагревался, т.к. рискуете испортить его;
  • при возможности соединение реализуйте при помощи родных пластин, или используйте таких же размеров медные, это важно потому как токи зарядки большие и при неправильном сечении соединительных проводов они будут греться, соответственно будет срабатывать защита термистора;
  • ни в коем случае не перепутайте плюс батареи с минусом – соединение последовательное, значит, минус предыдущей банки идет на плюс новой банки, а минус новой - на плюс следующей.

После того как спаяли новые элементы, необходимо выравнивание потенциалов на «банках», поскольку они разные. Проводим цикл заряд/разряд: ставим заряжаться на всю ночь, даем сутки на остывание и меряем напряжение на элементах. Если мы все сделали правильно, картина будет примерно такой: на всех элементах одинаковый показатель мультиметра, в пределах 1,3В.

Далее приступаем к разряду батареи, вставляем аккумулятор в шуруповерт и нагружаем его «по полной». Главное щадите сам шуруповерт, иначе придется ремонтировать и его. Доводим до полного разряда. Данную процедуру повторяем еще два раза, т.е. заряжаем и полностью разряжаем.

Следует отметить, что процедуру стирания «эффекта памяти» следует проводить раз в три месяца. Проводится по аналогии вышеописанной тренировки.

Такая не очень хитрая процедура продлит работу Вашего шуруповерта, по крайней мере, до тех пор, пока его самого не придётся менять на новый
