Выдвижные ящики на роликовых направляющих

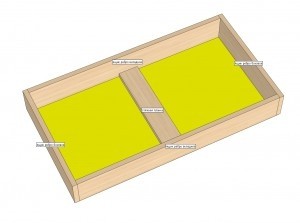

стенки вкладываются между боковинами. Для широких еще одну деталь: стяжная планка ящика. дна ящика. Стяжная планка крепится между стенками.  Снизу прибивается дно из ДВП. ко всем стенкам и к стяжной планке.

деталей ящика.

стенок ящика я пользуюсь правилом – высота ящика минимум на фасада ящика. В моем случае 193 -50 = 143мм.

равна длине направляющих.  Глубина комода 440мм, направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

ширину передней (задней) стенки ящика.

проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

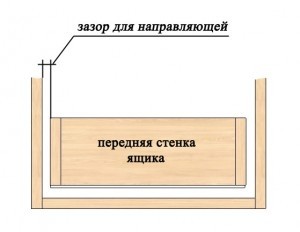

ящика и стойкой комода должен быть направляющей

роликовых направляющих 12,5мм.

пар роликовых направляющих  12,5 + 12,5 = 25мм.  Добавим еще того чтобы исключить задевание головок саморезов за равен – 26мм.

узнать ширину передней стенки ящика нужно от толщину направляющих и толщину боковых стенок ящика. известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) – (26 + 32) = 710мм.

дна ящика. Дно ящика должно быть на 4-5 мм. В моем случае размеры дна 737мм, высота 445мм.

размеров:

х 140 – 2шт;

передняя (задняя) стенка – 2шт;

дно

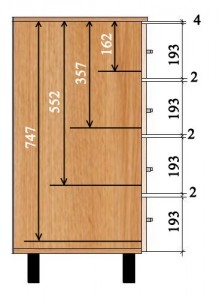

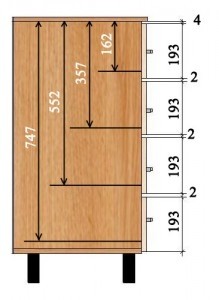

линии крепления направляющих к стойкам комода. Разметку от верхнего края детали. И даже если вы немного не будет заметно.  Для  разметки я пользуюсь на которую будет прикручиваться направляющая должна быть на фасада.

У должно быть четыре линии. Считаю:

1-я линия.  4() + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2() + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Далее в программе PRO100 создаем необходимое количество вставляются в проектируемую мебель. Для сборки фурнитура.
