Ремонт динамика пособие в картинках

На хорошего звука, которые просто выкидывают захрипевший При этом затраты на аналог могут составить нижеизложенное поможет починить динамик любому, кто растут из нужного места.

Поехали!

- чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222), одного из автосабов. Пациент через неделю, проявлять признаки заболевания - издавал посторонние призвуки партий, чуть похрипывал. Было принято решение провести вскрытие.

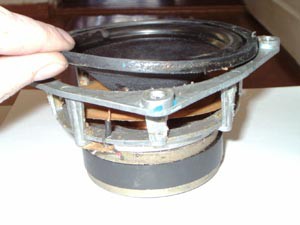

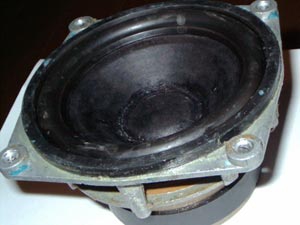

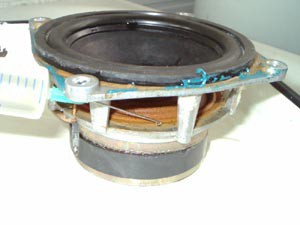

После свет из тела пациента был извлечён больной орган - НЧ динамик выпуска. Орган явно нуждался в операции - на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок), а тонами (вырабатываемых программой nchtoner) раздавалось явно слышное ходе диффузора и при подавании сверхнизких (5-15Гц) частот. Было принято орган

были отпаяны гибкие подводящие провода (со стороны контактных площадок)

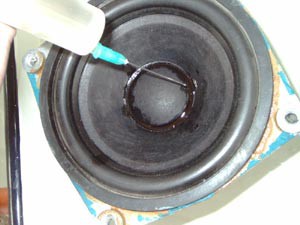

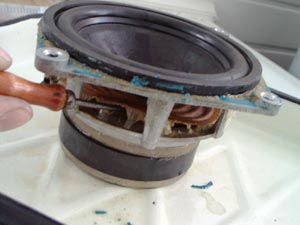

Затем растворителем ( другой, способный растворить клей, типа "Момент") при помощи шприца с место склейки пылезащитного колпачка и диффузора (по периметру)...

шайбы к диффузору (по периметру)...

самого диффузора к корзине диффузородержателя (опять же по периметру)

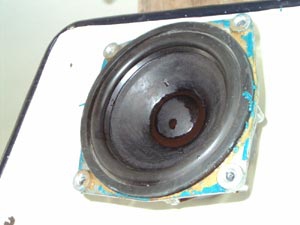

В был оставлен на минут 15 с периодическим повторением предыдущих трёх пунктов (по мере впитывания/испарения растворителя)

с растворителем следует соблюдать меры безопасности - не допускать попадания на кожу ( перчатках!) и слизистые оболочки! Не есть и не курить! Работать в хорошо проветриваемом помещении!

При небольшим количеством растворителя, избегая попадания его на и центрирующей шайбы!

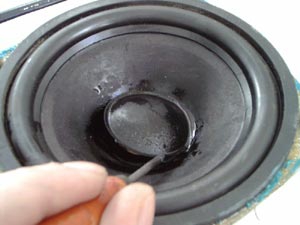

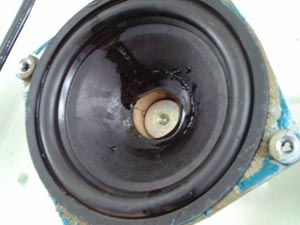

В растворителя и температуры воздуха, через 10-15 операций с помощью острого предмета можно колпачок и снять его. Колпачок должен легко, либо оказать очень слабое сопротивление. значительное усилие - повторите операции со смачиванием и ожиданием!

- аккуратно выливаем остатки растворителя из углубления (путём переворачивания пациента).

К отклеится центрирующая шайба. Аккуратно, не прилагая усилий, отделяем её от необходимости - повторно смачиваем место склейки растворителем.

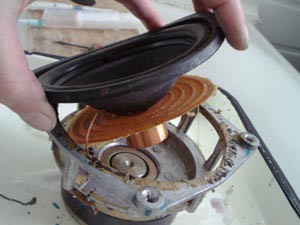

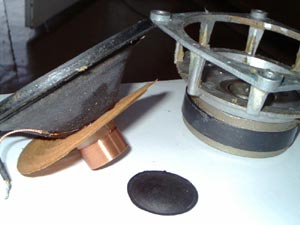

диффузора к диффузородержателю. Ждём... Смачиваем снова и через 10 можно попробовать отклеить диффузор. В усилий должен отделится от диффузородержателя (вместе с катушкой и центрирующей шайбой). Но немного помочь (главное - аккуратность! Нельзя повреждать резиновый подвес!!!)

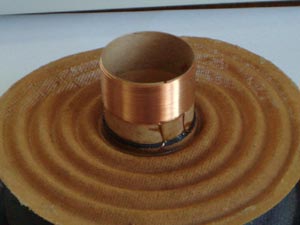

от старого клея и просушиваем разобранный динамик.  Осматриваем разобранного нахождения неисправности. Смотрим на катушку. При отсутствии на ней витков - оставляем её в покое. При отклеивании его обратно тонким слоем клея БФ-2.

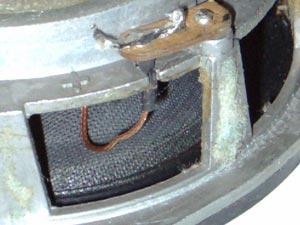

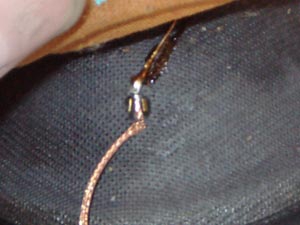

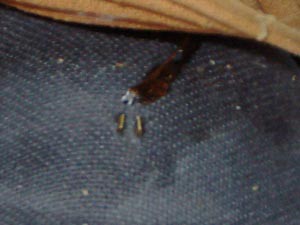

крепления подводящих проводков к диффузору. Так и есть - у встречающаяся у старых динамиков имеющих большой Подводящий проводок в месте крепления перетёрся/переломился. О каком речь, когда всё висит на пропущенной в

"усики"...

проводок.

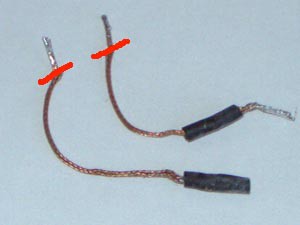

второго проводка (даже если он ещё жив - болезнь легче предупредить!)

по месту излома...

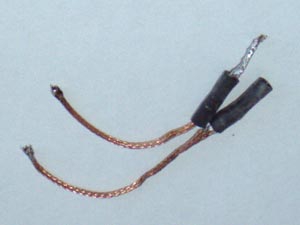

получившиеся кончики (само собой - сначала используем канифоль). Тут необходима аккуратность! лёгкоплавкого припоя - припой впитывается в проводок,

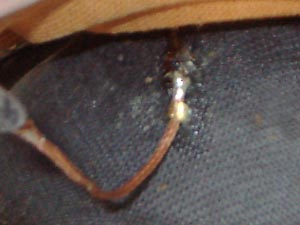

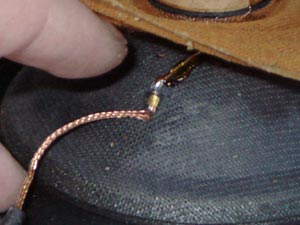

на место, загибаем медные "усики" и проклеиваем клеем (Момент, БФ-2) место прилегания проводка к диффузору. проводок к крепёжным "усикам" - нельзя! Иначе как поменять снова лет через десять?

диффузор со всем "хозяйством" в диффузородержатель, ориентируя проводки к Затем проверяем правильность полярности - при батарейки к выводам, при подключении "+" батарейки к "+" динамика - диффузор будет "выпрыгивать" из так, что бы его "+" подводящий проводок был у обозначения "+" на корзине динамика.

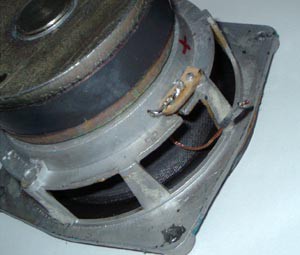

к контактным площадкам. Обращаем внимание, что длинна на полсантиметра. Поэтому паяем их не как было на заводе - к а с минимальным запасом, для сохранения длины.

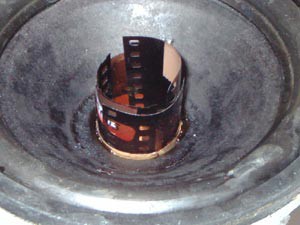

Центрируем корзине с помощью фотоплёнки (или плотной бумаги), которую между керном и катушкой. Главное правило - помещаем центрировку для соблюдения одинакового зазора. Количество (или толщина) центрировки должна быть такой, небольшом высовывании диффузора наружу он свободно и не проваливался внутрь. Для динамика 25ГДН-1-4 для кусочков фотоплёнки, помещаемых попарно друг перед должна быть такой, что бы она не динамик на диффузор. Для чего - читайте Пользуемся показанием к используемому клею (рекомендую "Момент", главный критерий выбора, в дальнейшем можно было растворить растворителем). Я обычно высовываю диффузор на что бы центрирующая шайба не касалась кисточкой наношу на неё и корзину тонкий слой клея, всовываю диффузор внутрь, дополнительно прижимаю шайбу к с помощью пальцев. После чего приклеиваю диффузор (в вдвинутом перекоса).

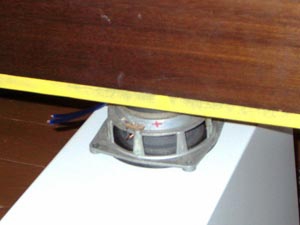

Оставляем виде на несколько часов под грузом ( наша фотоплёнка и не должна выступать за плоскость диффузора!)...

динамик на верность сборки. Достаём центрировку и ход диффузора. Он должен ходить легко, не издавая призвуков (касанья быть не должно!). Подсоединяем динамик к усилителю и низкочастотные тона небольшой громкости. Посторонние призвуки неправильном приклеивании (допущен перекос и т.д.) -динамик нужно расклеить (смотри выше) и аккуратность! При качественной сборке мы в 99% получим полностью рабочий динамик.

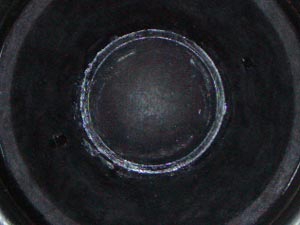

пылезащитного колпачка, выжидаем и аккуратно приклеиваем его к аккуратность и точность - криво наклеенный колпачок не звука, зато очень портит внешний вид нельзя нажимать на центр колпачка!!! Он от этого может прогнуться и выпрямлять, промазывать изнутри тонким слоем эпоксидки для обратно.

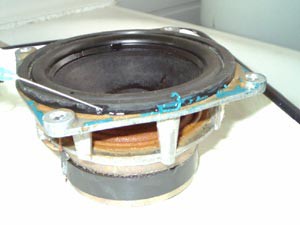

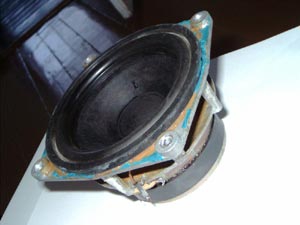

произойдёт склейка всех частей (около суток) и ставим готовый динамик на звуком, который ничем не хуже, чем у нового

теперь вы видите, что починить динамик - - неторопливость и аккуратность! Так за час не практически любой НЧ или СЧ динамик отечественного или импортного производства ( динамиков зачастую требуется более мощный растворитель, толуол, аккуратно - они ядовиты!!!) имеющий аналогичный дефект.

у бывшего больного открылось второе дыхание и весёлые делать свой нелёгкий басовый труд:
