Ремонт штекера наушников 2


Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников. От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо либо, или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать все кнопки управления на шнуре гарнитуры.

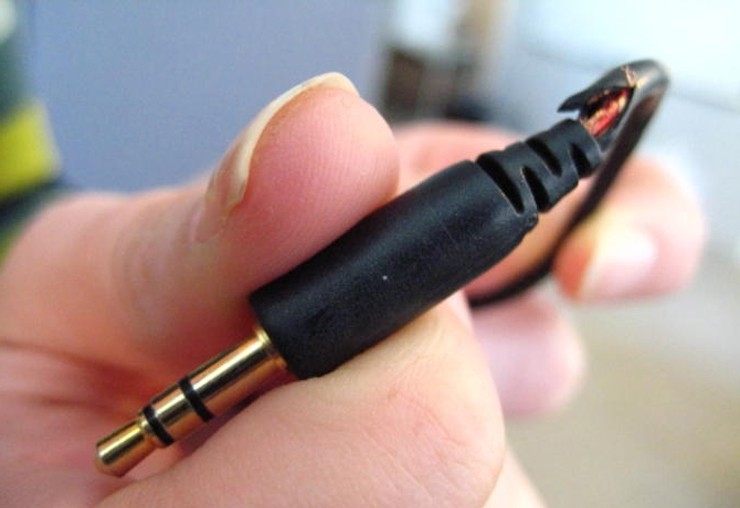

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера. Иногда это даже видно невооруженным глазом.

Сломался штекер наушников - как починить?

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера. Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер (мини-джек 3.5 мм). Сейчас я попытаюсь отремонтировать наушники в домашних условиях, а если что-то пойдет не так — да и фик с ними! — пойду куплю новые.

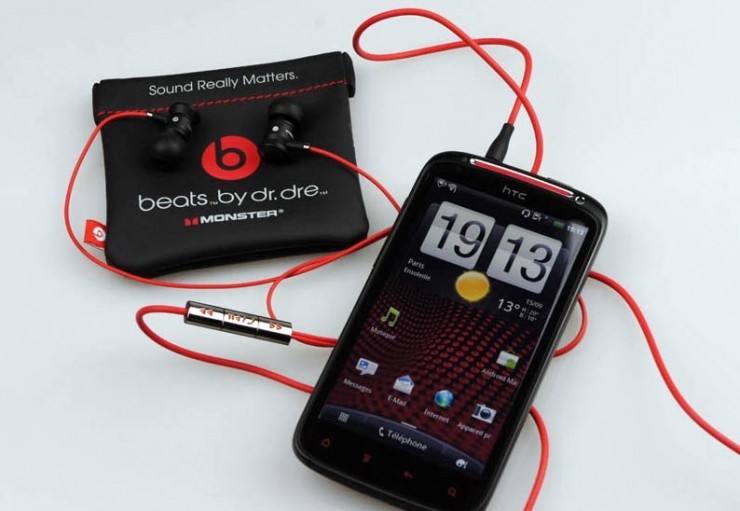

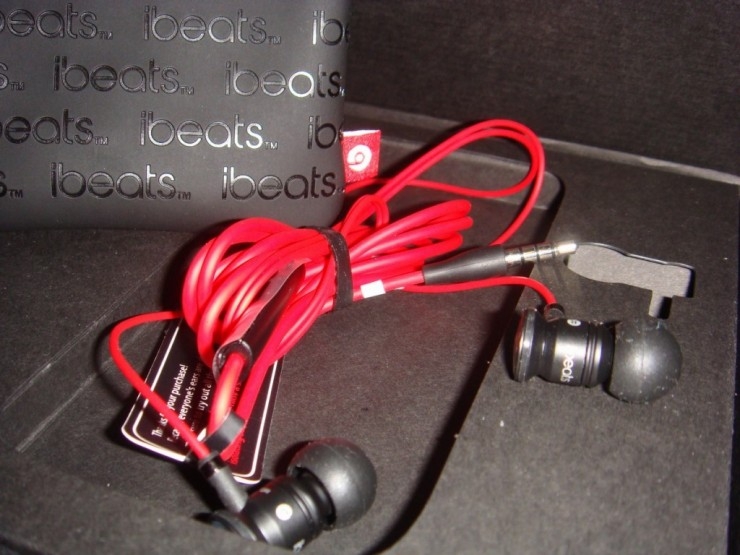

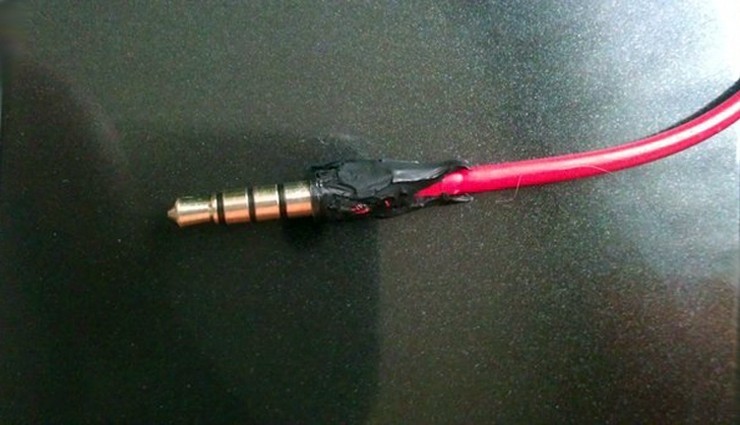

Изначально наушники выглядели вот так:
Ремонт наушников Monster Beats своими руками

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.
Ремонт наушников для телефона своими руками

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме — не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п. Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене — идем дальше.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

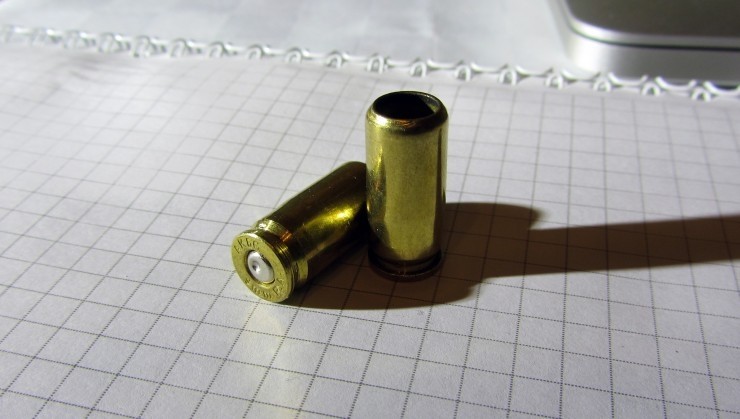

  1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.) Дрель со сверлами (3, 3.5, 7 и 9.5мм) Ножовка по металлу Эпоксидный клей Шприц на 5 кубиков Маленькие тиски Шило Наждачная бумага Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются) Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее).

Итак, поехали.

1. Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать.

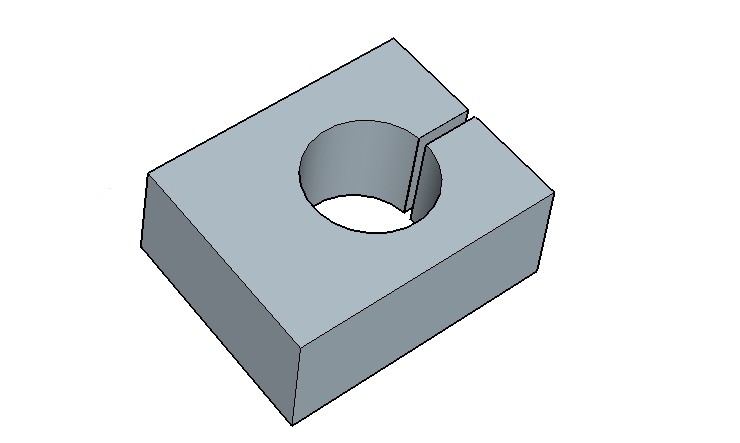

Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой. Надо чтобы получилась приблизительно такая конструкция:
Как починить вакуумные наушники

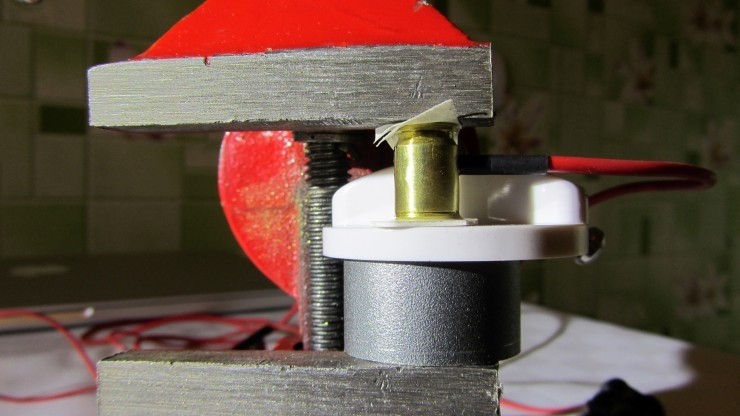

2. Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:
Как починить наушники, когда провод оторвался от штекера

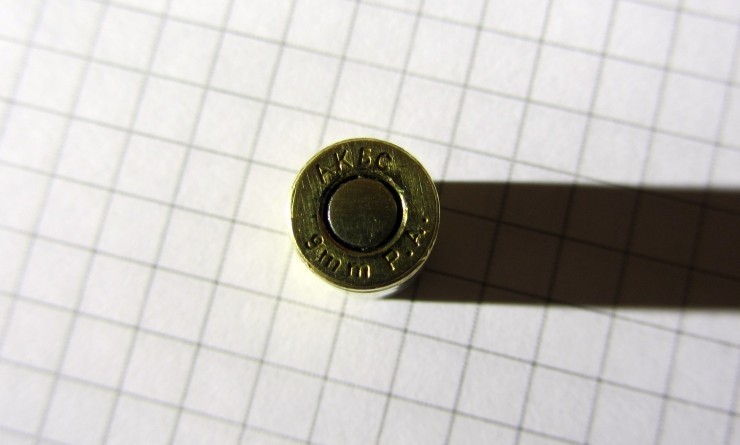

3. Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:
Ремонтируем наушники urBeats by dr Dre от телефона HTC

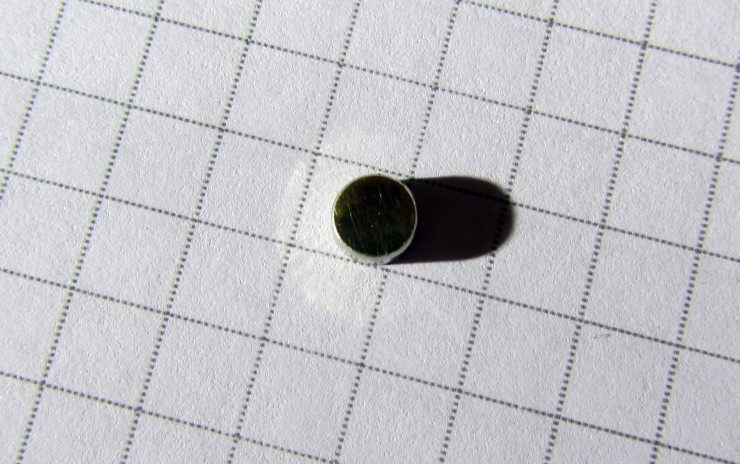

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра). Для пущей красоты можно еще немного шлифануть наждачкой:
Замена штекера наушников своими руками

После чего красивый и ровный капсюль запрессовываем на прежнее место:
Как починить наушники от телефона

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

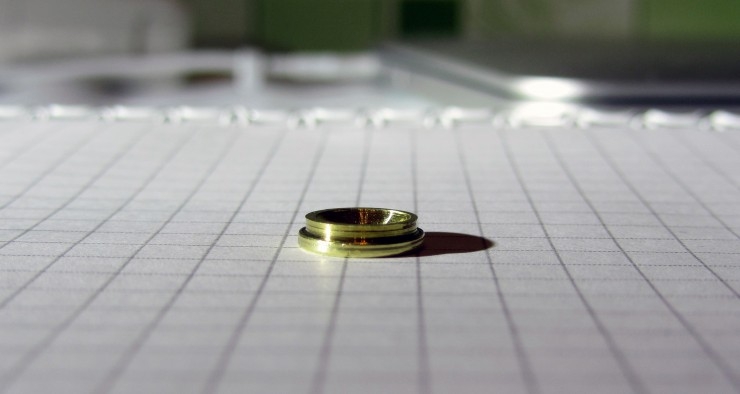

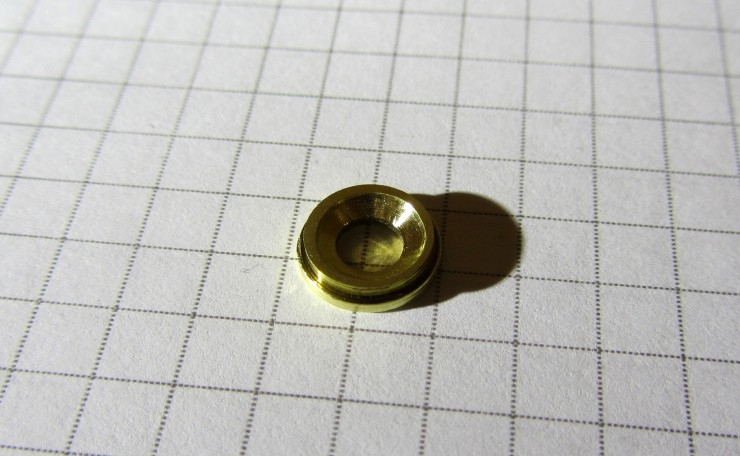

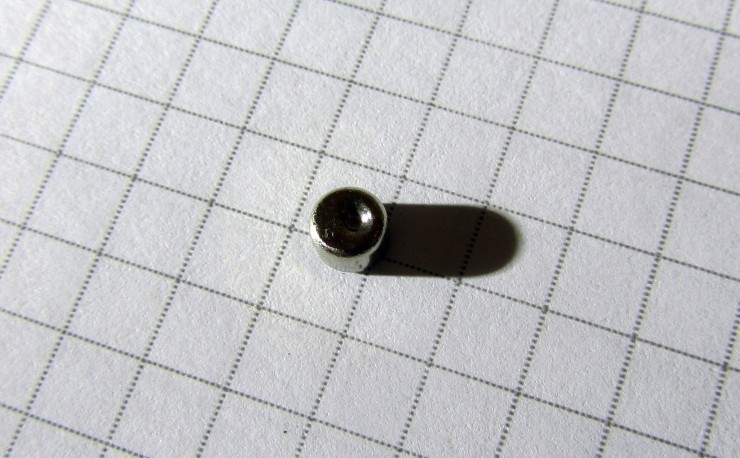

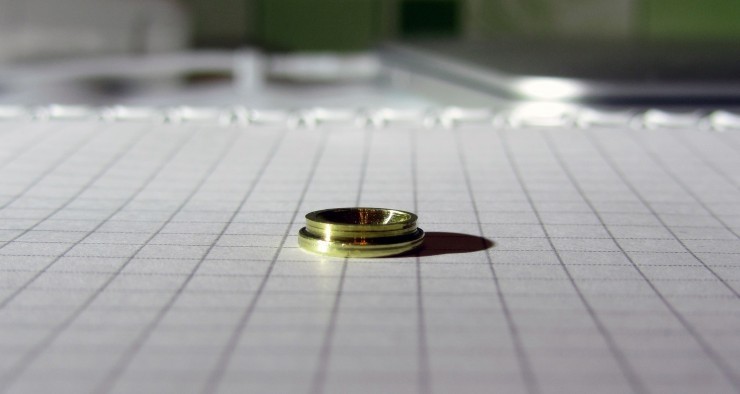

4. Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса). Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:
Можно ли починить наушники Monster Beats

Ремонт наушников Beats своими руками

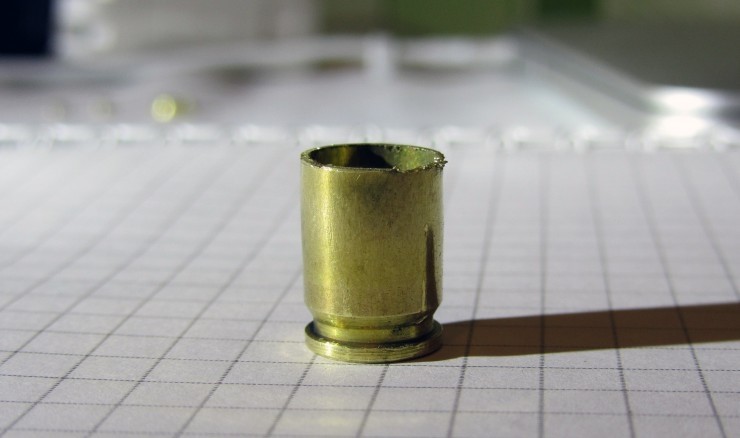

5. Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:
Ремонт наушников Monster Beats своими руками

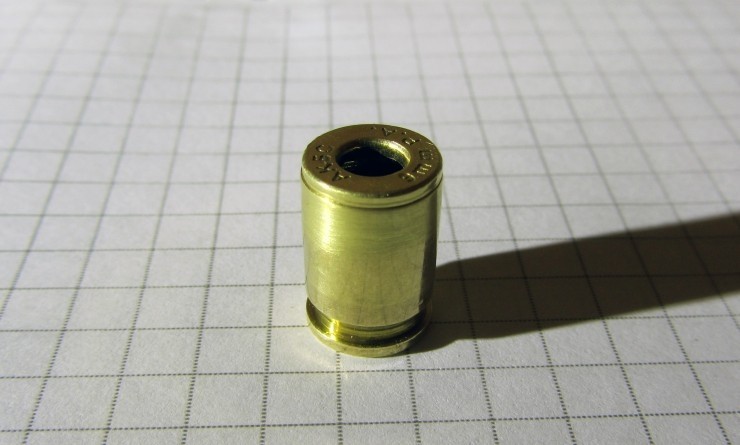

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез. В итоге две половинки должны идеально вставляться друг в друга:
Ремонт джека наушников

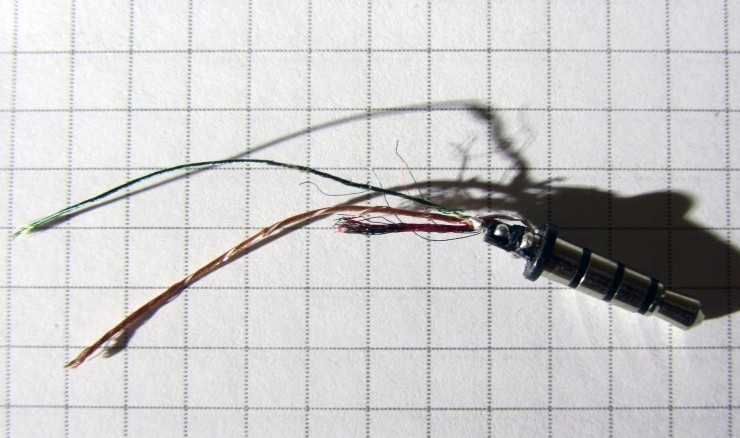

6. Самое время заняться старым штекером и проводами. Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:
Распиновка штекера наушников 3.5 мм

Распиновка разъема наушников с микрофоном

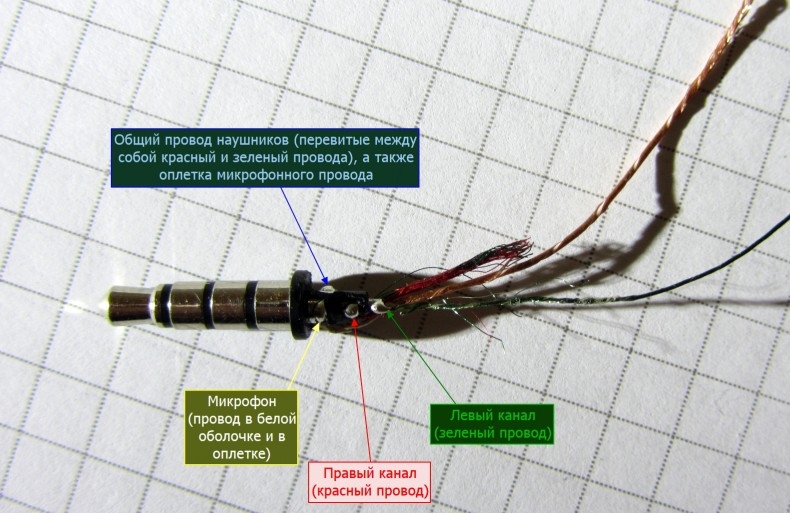

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:
Распиновка наушников с микрофоном

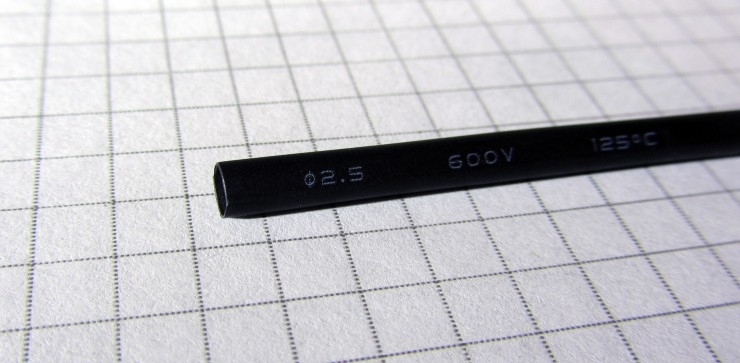

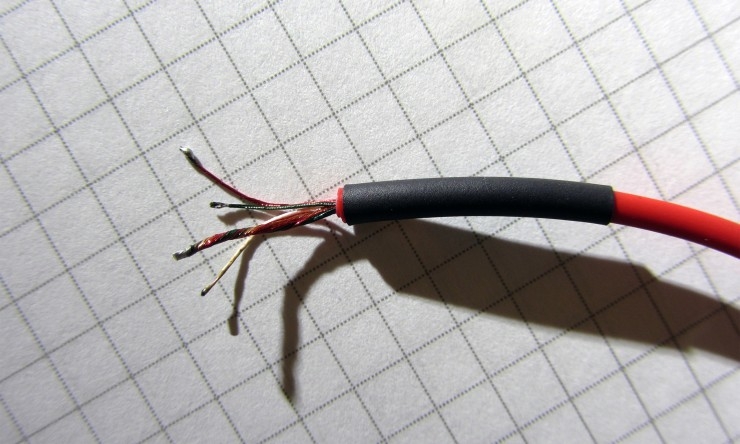

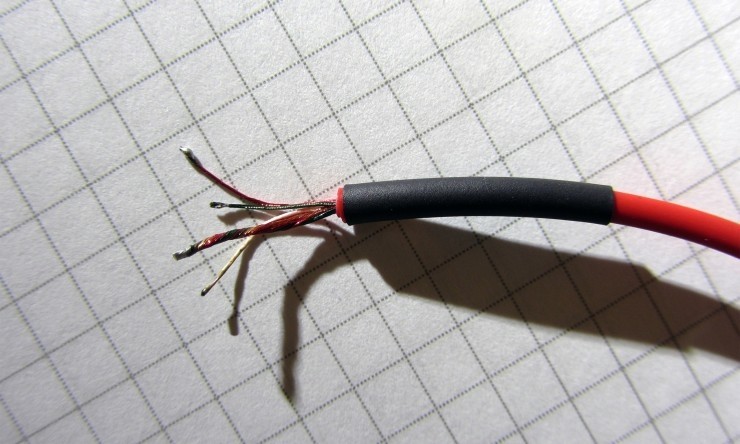

7. Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм). Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте — пары этой гадости жутко ядовиты. Вас предупредили.
Как починить наушники если порвался провод

Ремонт разъема наушников

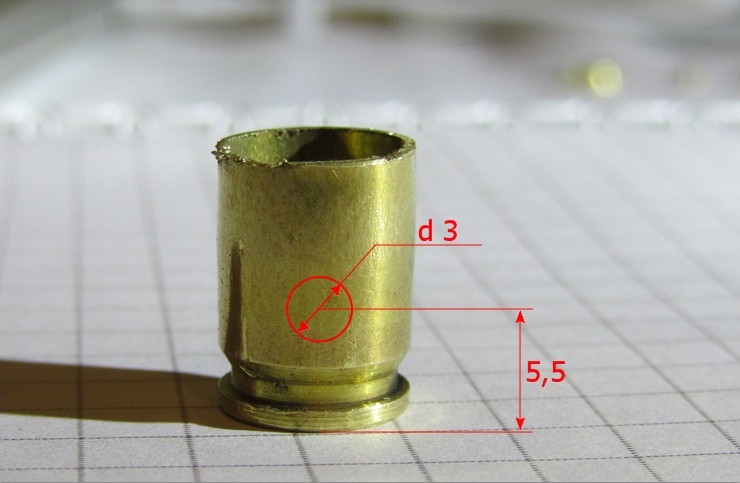

8. Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:
Делаем штекер для наушников своими руками

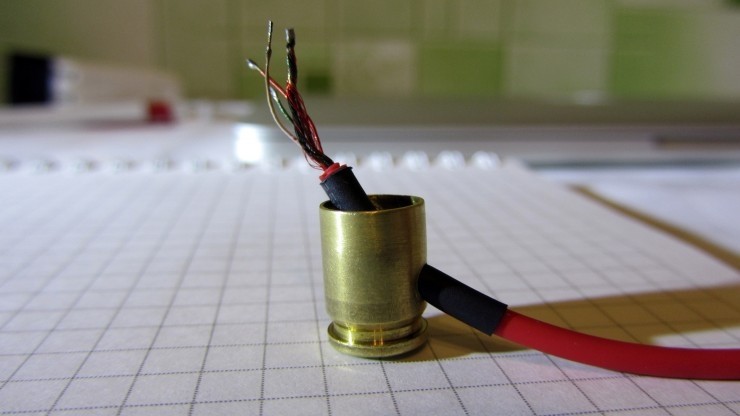

9. Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):
Распиновка штекера наушников

10. Ну и последний этап: с помощью шприца отмеряем 0.5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой. Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов:
Как починить наушники дома

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):
Как починить наушники, если они порвались

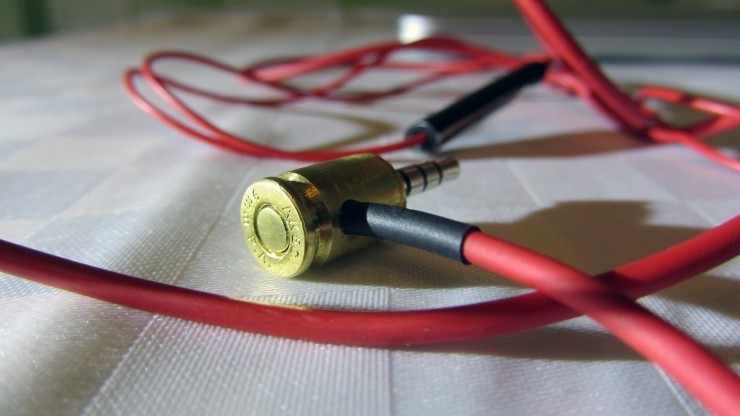

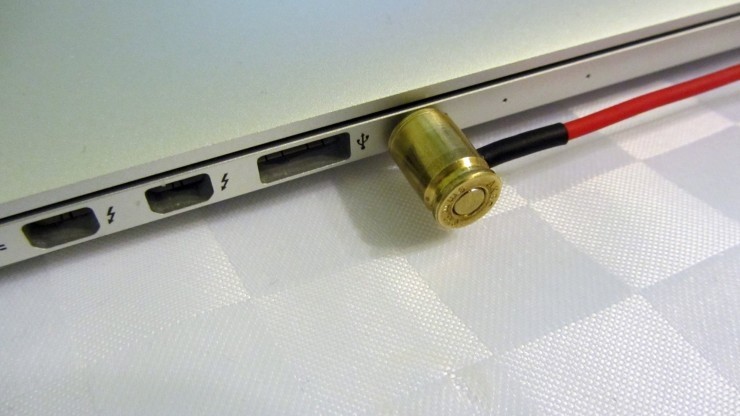

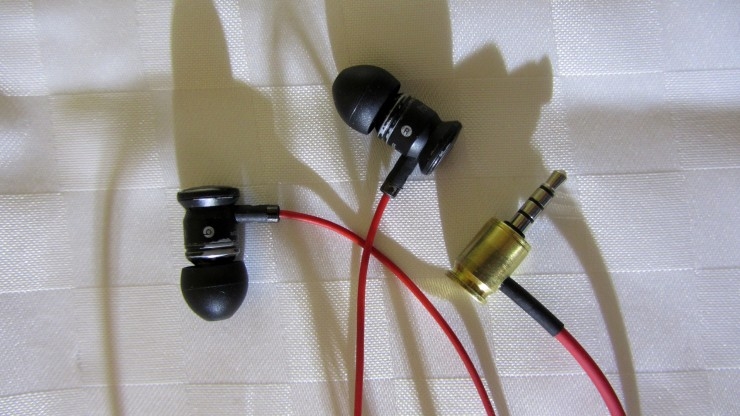

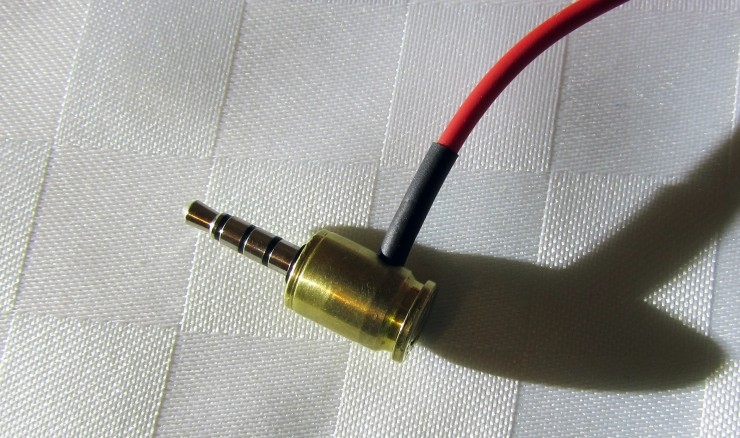

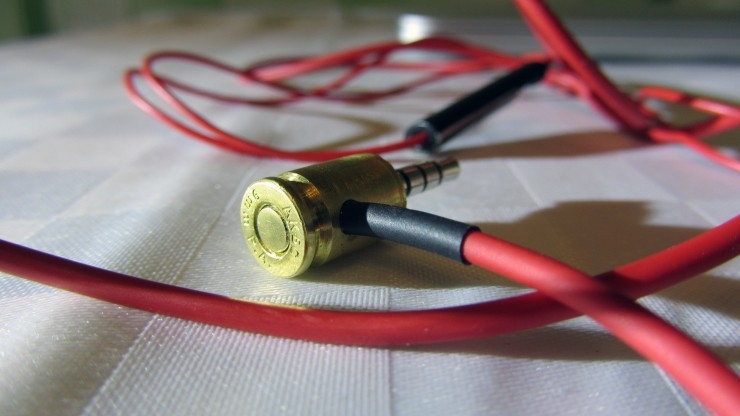

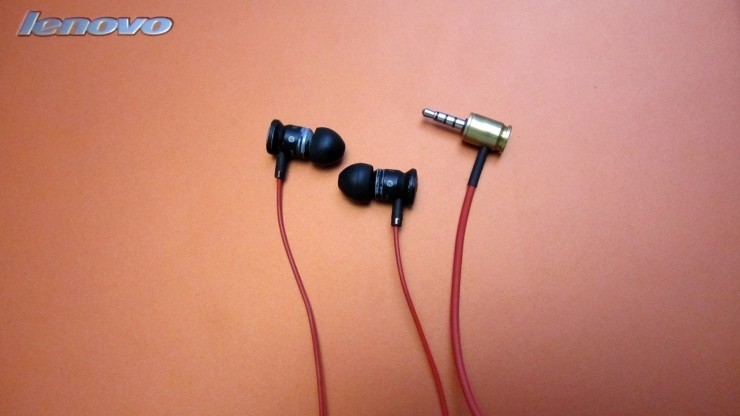

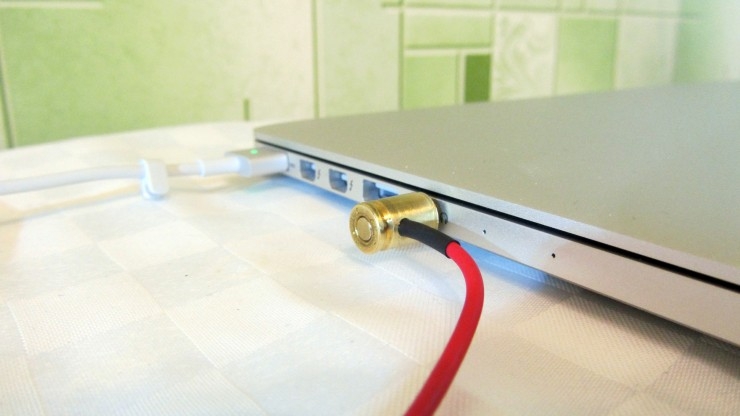

11. Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы. Что может быть приятней, чем самому починить сломанные наушники от телефона?
Можно ли восстановить штекер наушников?

Как поничинить порванные наушники

Ремонт наушников HTC

Как починить разорванные наушники в домашних условиях

Ремонт наушников с микрофоном своими руками

Ремонтируем наушники с микрофоном

Эх, были бы у меня еще и наушники в виде патронов — вообще сказка была бы :)
Можно ли починить наушники?

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится гораздо более лучше , чем у меня!
