Как правильно обжать кабель ethernet

Задача : Для объединения компьютеров в сеть нужны провода. Сетевой шнур (ethernet - кабель) свободно продается и называется "патчкорд". Если вам нужен патчкорд длиннее или наоборот - короче, то можно сделать его самому.
Инструменты :  Для изготовления нам нужены:

1. Кабель "витая пара" , который называют также UTP ( Unshielded Twisted Pair - незащищенная витая пара ). Стоимость обычно около четверти доллара за метр. Продается также в бухтах по 305 метров. В бухтах естественно дешевле. Есть еще защищенная витая пара. Обычно дороже из-за оплетки, которая экранирует кабель. Для домашнего использования не нужна. Кабели разбиваются по категориям. Для дома достаточно 5-й категории. В каталогах и магазинах так и обозначают: UTP cat5.

2. Коннектор (также может называться "джек", "разъем") RJ-45. По 2 на провод + 1 часто бывает испорчен :) Возьмите с запасом.

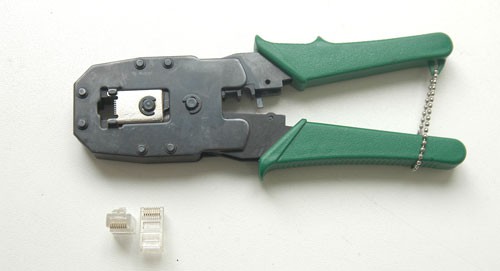

3. Инструмент для обжима. ("Обжимка"). Специальные клещи для обжимания коннекторов. Незаменимый инструмент. Без него обжать качественно не получится. Ищите друзей, знакомых, спрашивайте адинистраторов, у них точно есть. При определенной сноровке можно обжать коннектор ножом, но это занятие скорее для экстремалов и качества тут ждать не приходится.

Начнем.

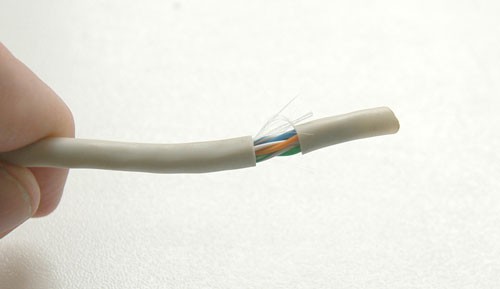

1. Обжимными клещами срезаем изоляцию приблизительно на 3 см. от конца. В клещах обычно есть полукруглая выемка с ножом сверху. Кладите в выемку кабель, зажимайте нож сверху и оберните клещи вокруг. Изоляция срежется.

2. Проверьте, не разрезали ли вы случайно какой-нибудь провод, когда срезали изоляцию.

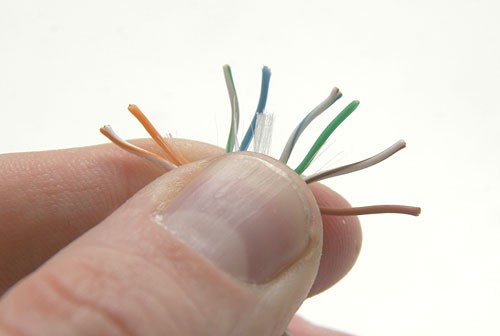

3. Разберите провода по цветам. Хорошо расплетите их у основания, разложите их по цветовому порядку.

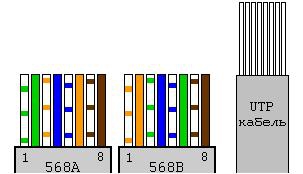

3.1. Обжимать провода в витой паре нужно по строго определенному порядку. Наиболее популярная схема такова:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.

Обжимать нужно с обоих концов одинаково. В этом случае у нас получится т.н. прямой кабель. Для кросс-кабеля схема на разных концах разная:  с одной стороны стандартная:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.,

с другой: Б-Зел, Зел, Б-Ор, Син, Б-Син, Ор, Б-Кор, Кор.

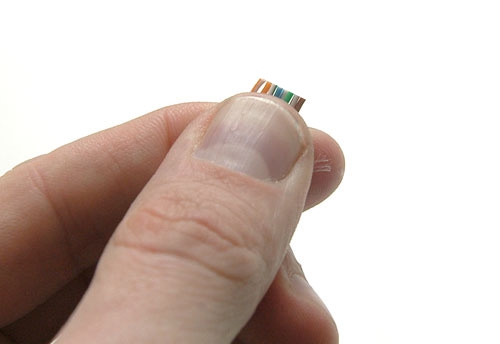

4. Выложите провода по-порядку, выровняйте и сгибая-разгибая их всех вместе добейтесь того, что проводки будут плотно друг к другу прижаты.

5. Откусите  край проводов перпедикулярно проводу. Оставьте приблизительно 1,5 см.

{loadposition yandex}

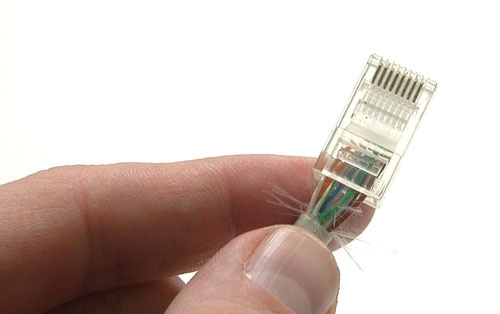

6. Аккуратно, чтобы не расплелись сложенные провода вставьте их в коннектор. Одев коннектор удостоверьтесь, что выемка внизу коннектора захватывает изоляцию. При обжиме выемка вдавливается и фиксирует коннектор на изоляции.

7. Повернув коннектор торцом убедитесь, что все проводки дошли до края коннектора и там видны. Металлические ножи, которые вдавливаются в провод должны целиком его захватывать.

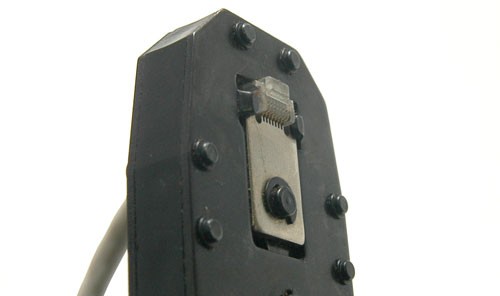

8. Одновременно толкая провод в сторону коннектора сжимайте клещи.

9. Убедившись, что цвета не перепутаны зажмите коннектор окончательно. После обжима второго конца проверьте работоспособность. При неуверенной работе смело срезайте и обжимайте заново.
